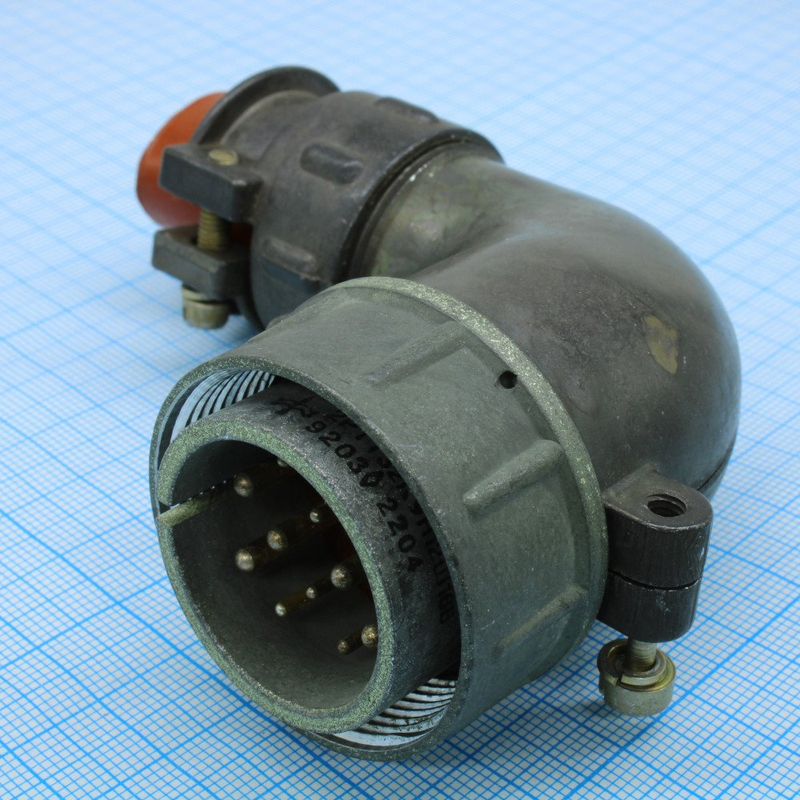

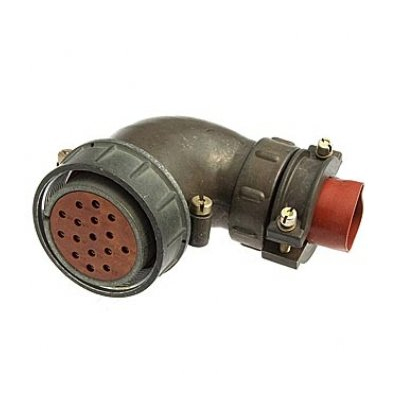

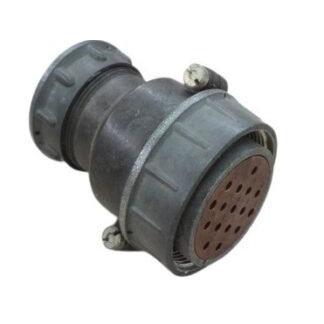

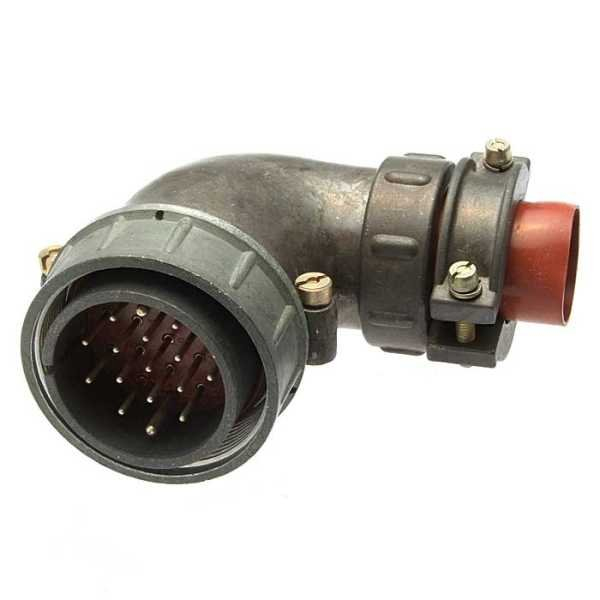

2РТТ40КУН3Г21В — это цилиндрический низкочастотный теплостойкий соединитель производства АО «Завод Элекон» (СССР/Россия), выпускавшийся в период примерно 1976–1991 годов и позже. Это кабельная розетка с корпусом условного размера 40, предназначенная для надежного соединения в электрических цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В (амплитудное значение).

Основные характеристики

Соединитель имеет 3 контакта диаметром 5,5 мм (сочетание Г21), выполненных из латуни с серебряным покрытием (Ag), тип — гнездо, круглая форма, извлекаемые. Материал корпуса — алюминиевый сплав А-22 с оксидированием (серый цвет), патрубок прямой (П) с гайкой для неэкранированного кабеля (Н), материал изолятора — карболит (коричневый). Габариты: длина 87 мм, диаметр 52,5 мм, высота 63 мм; резьба накидной гайки M45×1,5 мм; масса около 60 г. Монтаж: электрический — пайка, механический — объемный.

Электрические параметры

• Рабочий ток на контакт — до 100 A, на разъем — до 300 A.

• Сопротивление контактов — не более 0,3 мОм.

• Рабочие напряжение — до 850 В.

• Сопротивление изоляции — 1000 МОм.

Условия эксплуатации

Диапазон температур: от -60 до +100 °C. Климатическое исполнение — всеклиматическое (В), влажность до 98% при +25 °C, давление от 1,33×10⁻⁴ Па до 50,6×10⁴ Па. Вибрация: 1–5000 Гц, 30 g; акустические шумы до 170 дБ; удары: многократные 150 g (1–5 мс), однократные 1000 g (0,1–2 мс). Ресурс: 500 сочленений-расчленений, наработка не менее 1000 часов, срок хранения до 15 лет. Герметичность отсутствует, защита — пылебрызгозащищенный, поляризация — одношпоночная, уплотнительная втулка присутствует. Метод сочленения — резьбовой.

Применение и совместимость

Используется в промышленных системах, авиации, технике с высокими требованиями к вибрации и температуре. Взаимосочетаем с блочными вилками 2РТ-А, ШР. Аналогичные серии: 2РТТ, 2РТ-А, ШР, PRB, P, WS, WY. Нормы: ГЕ0.364.120 ТУ, вид приемки «5»-ВП, ПЗ.
