Назначение

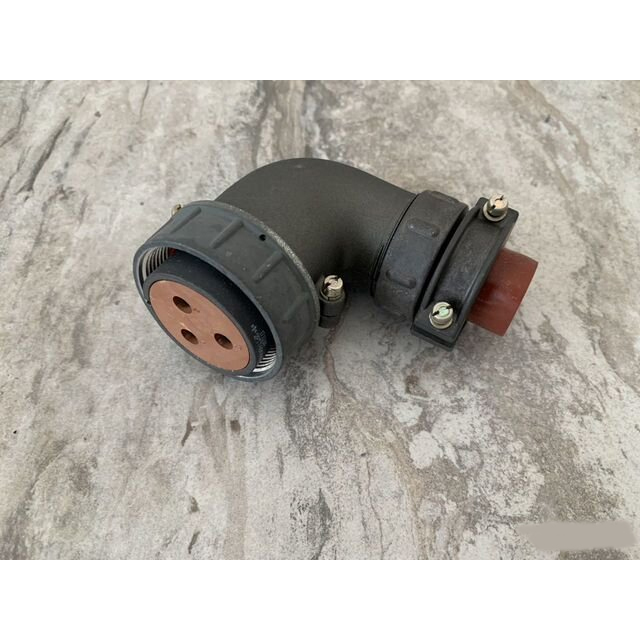

Кабельная розетка 2РТТ40КУН16В (артикул 6418) относится к цилиндрическим низкочастотным соединителям серии 2РТТ. Изделие предназначено для электрического соединения в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Конструкция и основные характеристики

Соединитель имеет 16 контактов типа «гнездо». Контакты выполнены из латуни с серебряным покрытием (Ag). Распределение контактов по диаметру:

• 14 контактов диаметром 1,5 мм;
• 2 контакта диаметром 2,5 мм.

Корпус изготовлен из алюминиевого сплава с оксидированием. Кабельный ввод выполнен в виде углового патрубка с гайкой и рассчитан на неэкранированный кабель. Материал изолятора — карболит коричневого цвета. Габаритные размеры изделия: длина 87 мм, ширина 52,5 мм, высота 96 мм. Резьба накидной гайки — M45×1,5 мм.

Условия эксплуатации

Изделие работает во всеклиматическом исполнении (В) при температуре окружающей среды от −60 до +100 °C. Допустимая относительная влажность — до 98% при температуре +25 °C. Диапазон рабочего давления — от 1,33×10⁻⁴ Па до 50,6×10⁴ Па.

Соединитель сохраняет работоспособность при следующих механических воздействиях:

• синусоидальная вибрация в диапазоне 1–5000 Гц с ускорением 30 g;
• акустические шумы до 170 дБ;
• многократные удары с ускорением 150 g;
• однократные удары с ускорением до 1000 g.

Сопротивление изоляции — не менее 1000 МОм. Ресурс — 500 сочленений-расчленений.

Применение и монтаж

Розетка применяется в электронике, радио- и контрольно-измерительных приборах, гальванометрах, измерителях параметров УЗО, сопротивления и магнитной индукции. Изделие также используется в устройствах железнодорожной автоматики.

Метод монтажа — объемный, с пайкой. Сочленение — резьбовое. Розетка взаимосочленяема с блочными вилками 2РТ-А и ШР.
