Назначение и область применения

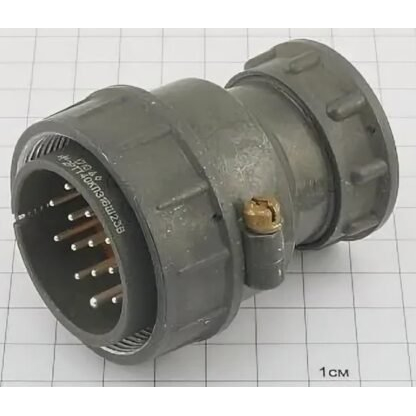

Кабельная вилка 2РТТ40КУН16Ш23В представляет собой современный соединитель, созданный как полноценная замена устаревшей модели ШР40У16НГ2. Изделие относится к серии теплостойких пылебрызгозащищённых цилиндрических соединителей 2РТТ нормальных габаритов и применяется в электрических цепях переменного и постоянного тока. Соединитель рассчитан на токовую нагрузку до 200 А на один контакт при напряжении до 700 В, амплитудное значение которого достигает 850 В.

Благодаря всеклиматическому исполнению и расширенному диапазону рабочих температур, вилка востребована в промышленном оборудовании, энергетических установках, передвижных комплексах и стационарных системах, где требуется надёжное разъёмное соединение с защитой от пыли и брызг. Возможность работы при пониженном давлении до 1,3·10⁻⁴ Па дополнительно расширяет сферу применения изделия в условиях разреженной атмосферы и специализированных камер.

Конструктивные особенности и расшифровка обозначения

Маркировка 2РТТ40КУН16Ш23В содержит полную информацию о конструктивном исполнении соединителя. Каждый элемент обозначения определяет конкретную характеристику изделия, что позволяет точно идентифицировать его при подборе замены или комплектации новых узлов.

• 2РТТ — тип изделия: теплостойкий, пылебрызгозащищённый, цилиндрический соединитель нормальных габаритов
• 40 — условный размер корпуса, определяющий присоединительные габариты
• КУН — корпус кабельный с угловым патрубком и гайкой для неэкранированного кабеля
• 16Ш — шестнадцать контактов, вилка (штыревая часть)
• 23 — сочетание (комбинация) контактов по диаметру или назначению
• В — всеклиматическое исполнение, допускающее эксплуатацию в различных климатических зонах

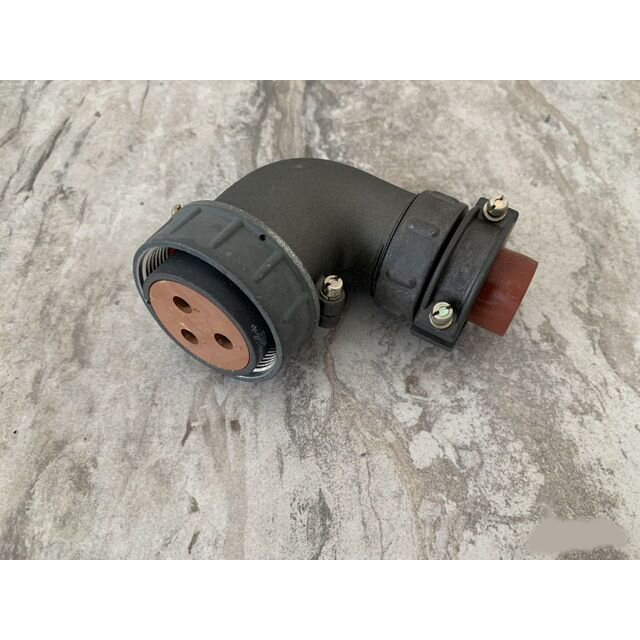

Корпус вилки выполнен кабельным, с угловым патрубком, что обеспечивает удобный ввод кабеля под углом и снижает механические напряжения на месте подключения. Гайка для неэкранированного кабеля надёжно фиксирует кабельный ввод, исключая самопроизвольное ослабление соединения при вибрациях и перемещениях оборудования.

Технические и электрические параметры

Соединитель 2РТТ40КУН16Ш23В демонстрирует высокие электрические характеристики, обеспечивающие стабильную работу в сложных условиях. Максимальная рабочая частота достигает 3 МГц, что позволяет использовать вилку не только в силовых, но и в высокочастотных цепях. Сопротивление изоляции составляет не менее 1000 МОм, гарантируя отсутствие токов утечки и надёжное разделение цепей.

Контакты вилки покрыты серебром и предназначены для пайки. Серебряное покрытие обеспечивает низкое переходное сопротивление, высокую коррозионную стойкость и стабильность электрических параметров на протяжении всего срока службы. Пайка как метод монтажа проводников позволяет получить прочное и долговечное соединение, устойчивое к вибрационным и ударным нагрузкам.

Условия эксплуатации и механическая стойкость

Вилка рассчитана на работу в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия, при этом кратковременный нагрев при смене режимов допускается до плюс 180 градусов Цельсия. Эксплуатация возможна при относительной влажности до 98 процентов при температуре плюс 40 градусов Цельсия, что подтверждает пылебрызгозащищённое исполнение изделия.

Механические свойства соединителя соответствуют жёстким требованиям: изделие выдерживает вибрационные нагрузки в диапазоне частот от 1 до 1000 Гц с ускорением от 100 до 1500 метров на секунду в квадрате (от 10 до 150 g), а также одиночные ударные воздействия. Наработка составляет не менее 1000 часов при 500 сочленениях-расчленениях, что подтверждает ресурс механизма фиксации. Сочленение вилки с ответной частью осуществляется резьбовым способом с одношпоночной поляризацией, исключающей неправильное соединение. Срок сохраняемости изделия — 15 лет, что обеспечивает возможность длительного хранения без потери эксплуатационных характеристик.
