2РТТ40КУН16Ш23В (Э) — это цилиндрический низкочастотный электрический соединитель всеклиматического исполнения, предназначенный для надежного соединения проводов и кабелей в промышленных системах. Он используется в электро- и радиоаппаратуре, включая автомобильную промышленность, энергетику и телекоммуникации, обеспечивая передачу сигналов и энергии при вибрациях и нагрузках.

Основные характеристики

Соединитель работает в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Сопротивление изоляции составляет не менее 5000 МОм в нормальных условиях, а рабочая температура — от -60 до +100 °C.

Конструкция

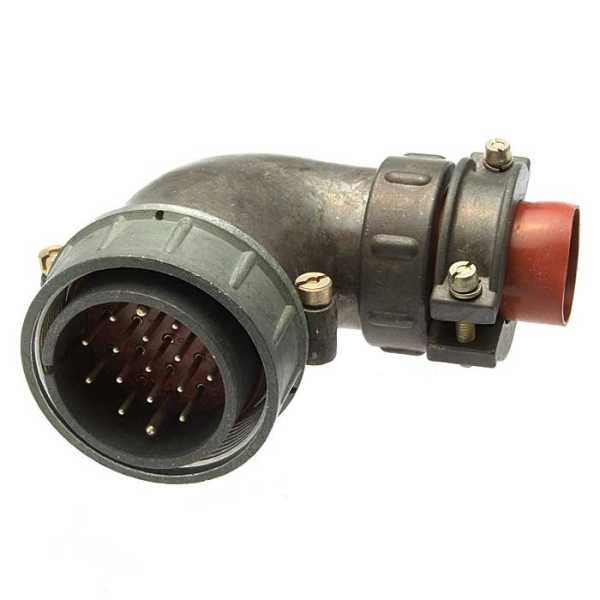

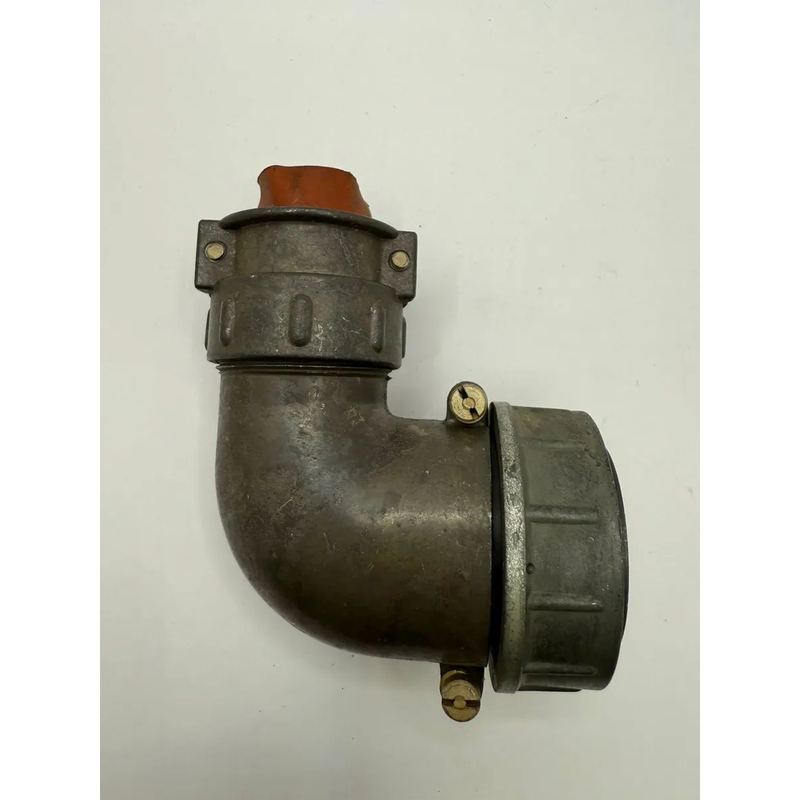

Это кабельная вилка (Ш) с угловым патрубком (У) для неэкранированного кабеля (Н), корпусом размера 40 и 16 контактами в сочетании 23. Фиксация — резьбовая, монтаж — объемный внутренний с пайкой; негерметичный, теплостойкий и тропикоустойчивый.

Условия эксплуатации

Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 1500 м/с², влажность до 98% при +40 °C и пониженное давление 1,3·10⁻⁴ Па. Минимальная наработка — 1000 часов, сочленений-расчленений — 500, срок сохраняемости — 15 лет.
