Назначение изделия

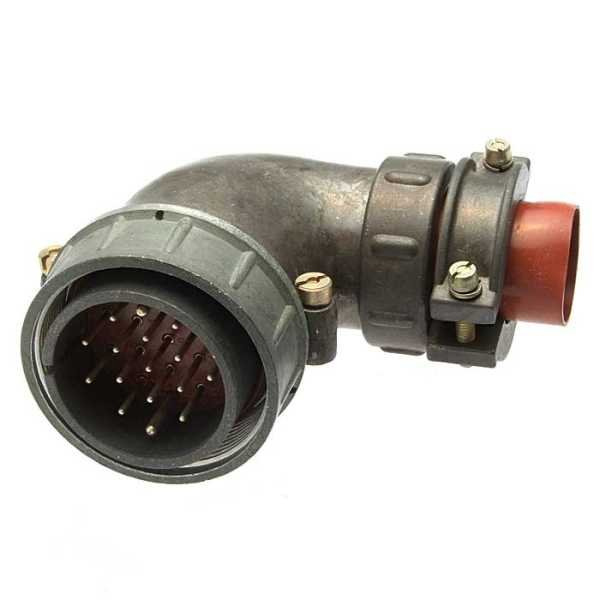

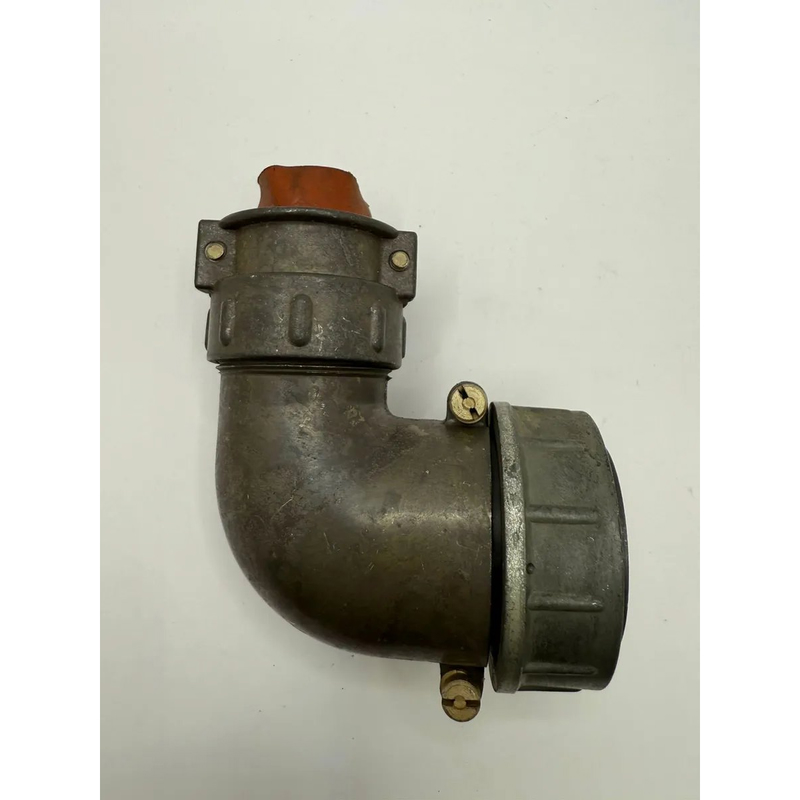

2РТТ40КУН16Ш23В (Э) — цилиндрический низкочастотный электрический соединитель всеклиматического исполнения, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700–850 В. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Сочленение ответных частей — резьбовое, контакты имеют серебряное покрытие, монтаж выполняется пайкой.

Соединитель ориентирован на использование в составе бортовой, наземной и стационарной аппаратуры, где требуется надёжное разъёмное соединение с высокой стойкостью к механическим и климатическим воздействиям. Вилка с 16 контактами рассчитана на совместную работу с ответной частью, образуя комбинацию на 16+23 контакта в одном корпусе.

Расшифровка обозначения

• 2РТТ — серия цилиндрических соединителей.
• 40 — диаметр корпуса в миллиметрах.
• КУН — конструктивное исполнение: купол сцепное унифицированное, неполная вставка.
• 16Ш — вилка с 16 контактами.
• 23 — сочетание контактов, условное число, указывающее на комбинацию с другой частью.
• В — всеклиматическое исполнение.
• (Э) — модификация для специальных условий эксплуатации.

Технические характеристики

Соединитель рассчитан на 16+23 контакта в комбинации и сохраняет работоспособность при воздействии вибрации в диапазоне от 1 до 1000 Гц с ускорением до 100 м/с². Устройство устойчиво к одиночным ударам и обеспечивает наработку не менее 1000 часов при 500 сочленениях-расчленениях.

Сопротивление изоляции между контактами и корпусом составляет не менее 1000 МОм. Срок сохраняемости — 15 лет. Контакты с серебряным покрытием обеспечивают стабильное переходное сопротивление и защиту от окисления в широком диапазоне условий эксплуатации.

Климатическое исполнение и условия эксплуатации

Изделие сохраняет работоспособность при температурах от минус 60 до плюс 100 °C, с учётом перегрева контактов допускается кратковременное повышение температуры до плюс 180 °C. Соединитель рассчитан на эксплуатацию при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па.

Исполнение пылебрызгозащищённое, что допускает применение изделия в условиях повышенной влажности, запылённости и при воздействии атмосферных осадков. Всеклиматическое исполнение В подтверждает возможность использования в регионах с умеренным и холодным климатом, а также в тропических условиях при соблюдении требований к хранению и монтажу.

Монтаж и особенности применения

Монтаж соединителя выполняется пайкой. Резьбовое сочленение обеспечивает надёжную фиксацию ответных частей и защиту от самопроизвольного расчленения при вибрационных нагрузках. Конструкция предусматривает применение в аппаратуре, где требуется многократное сочленение и расчленение с сохранением стабильных электрических параметров.

Изделие подходит для замены аналогичных соединителей серии 2РТТ в действующей аппаратуре, при этом следует учитывать сочетание контактов и конструктивное исполнение ответной части. Модификация (Э) допускает применение в специальных условиях, требующих повышенной надёжности и стойкости к внешним воздействиям.
