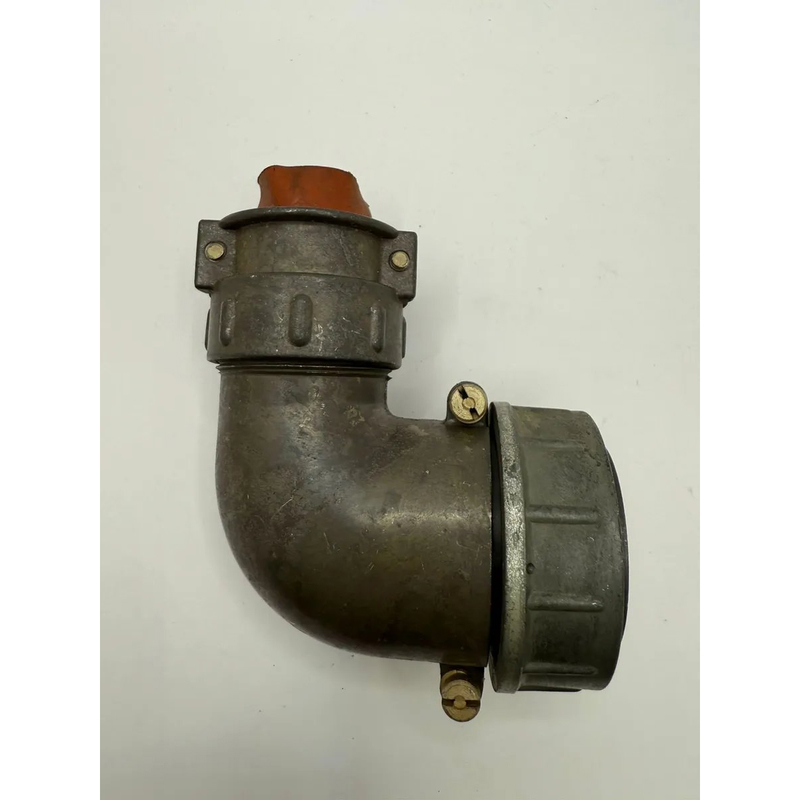

2РТТ40КУН16Ш23В (Э) — это цилиндрический низкочастотный электрический соединитель всеклиматического исполнения, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700–850 В (амплитудное значение).

Назначение

Он применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения, устойчивый к вибрациям, ударам и сложным климатическим условиям.

Конструкция

Соединитель имеет резьбовое сочленение, контакты с серебряным покрытием и монтаж пайкой. Это кабельная вилка (КУН, Ш — вилка) с 16 контактами и комбинацией 23 (16Ш23), пылебрызгозащищенная, изготавливается по ТУ ГЕ0.364.120.

Технические характеристики

• Максимальное рабочее напряжение: до 700 В (ампл. 850 В).

• Сопротивление изоляции: не менее 1000–5000 МОм.

• Рабочая температура: от -60 до +100 °С, смена до +180 °С.

• Вибрация: 1–1000 Гц, до 100 м/с² (10g); удары до 1000 м/с².

• Наработка: минимум 1000 ч, 500 сочленений-расчленений, срок хранения 15 лет.

Климатическое исполнение

Всеклиматическое (В), работает при пониженном давлении 1,3×10⁻⁴ Па.
