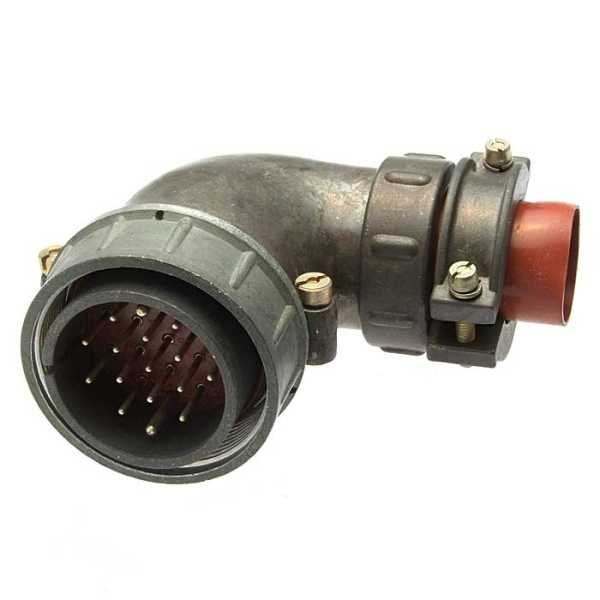

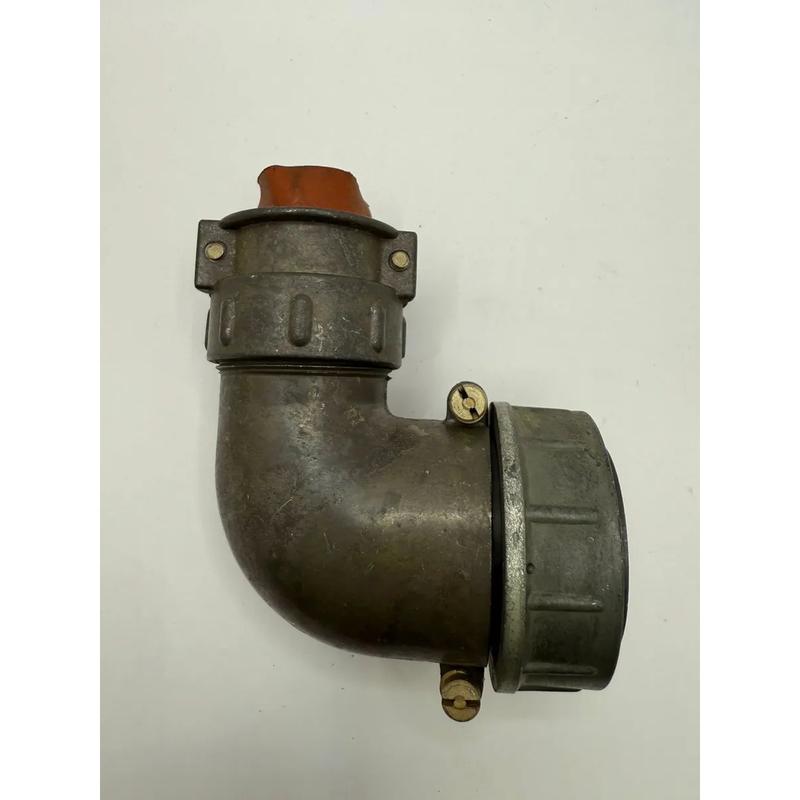

2РТТ40КУН16Ш23В (Э) — это цилиндрический низкочастотный электрический соединитель всеклиматического исполнения, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Назначение

Он применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения для надежного соединения электрических цепей в различных условиях эксплуатации, включая вибрации и механические нагрузки.

Конструкция

Соединитель имеет резьбовое сочленение, контакты с серебряным покрытием и монтаж путем пайки. Это кабельная вилка (КУН — кабельная, универсальная, нормальная): 16 контактов одного типа и 23 другого сочетания (Ш — вилка), пылебрызгозащищенная.

Технические характеристики

Максимальное рабочее напряжение — 700–850 В, сопротивление изоляции не менее 1000 МОм, рабочая температура от -60 до +100 °C (смена до +180 °C).

Механические параметры

Выдерживает вибрацию 1–1000 Гц с ускорением до 100 м/с² (10g), одиночные удары, наработка не менее 1000 часов, 500 циклов сочленений-расчленений, срок сохраняемости 15 лет.

Климатическое исполнение

Всеклиматическое (В): работает при пониженном давлении 1,3×10⁻⁴ Па, в широком диапазоне температур и влажности.
