Описание и назначение

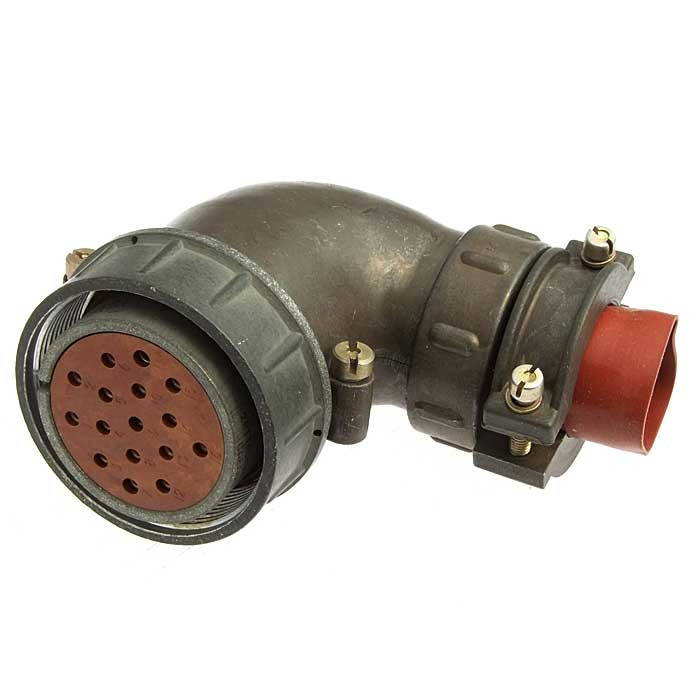

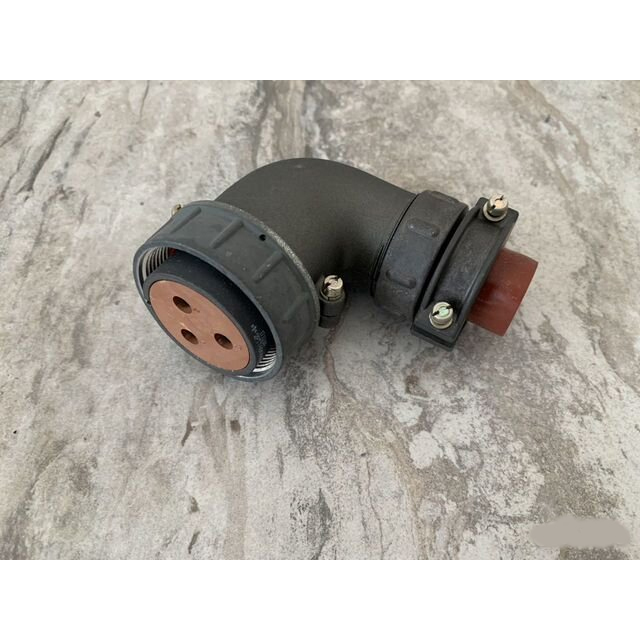

Низкочастотный цилиндрический электрический соединитель 2РТТ40КУН16Г23В Элекон «5» (артикул 50807) относится к серии 2РТТ и выпускается заводом «Элекон» по техническим условиям ГЕ0.364.120 ТУ. Это кабельная розетка, предназначенная для многожильного проводника без экрана. Изделие применяется в промышленной и транспортной технике, в том числе в условиях повышенных вибраций и температур.

Разъём относится к категории 2РТТ40. Корпус имеет условный размер 40 и выполнен из алюминиевого сплава А-22 с оксидированным покрытием, цвет корпуса — серый. Кабельный корпус оснащён угловым патрубком (обозначение «У») и гайкой для неэкранированного кабеля (обозначение «Н»), что упрощает монтаж в ограниченных пространствах.

Контакты и изолятор

Изолятор изготовлен из карболита, цвет изолятора коричневый. Контакты извлекаемые, круглые, с поляризацией по одному шпонке. Общее количество контактов — 16, сочетание типов Г23: 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм. Тип контактов — гнёзда. Материал контактов — латунь, покрытие рабочей поверхности контактных пар — серебро (Ag).

• количество контактов: 16;
• диаметр контактов: 14 контактов 1,5 мм и 2 контакта 2,5 мм;
• тип контактов: гнёзда;
• материал контактов: латунь;
• покрытие контактных пар: серебро (Ag);
• материал изолятора: карболит, цвет коричневый.

Электрические параметры

Максимальный рабочий ток на контакт составляет до 20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм. Суммарный рабочий ток на разъём — не более 190 А. Максимальное рабочее напряжение (амплитудное) — до приблизительно 700–850 В в зависимости от источника и условий эксплуатации.

Условия эксплуатации и механическая стойкость

Климатическое исполнение В — всеклиматическое. Разъём сохраняет работоспособность при температуре от −60 до +100 °C и относительной влажности до 98% при плюс 25 °C.

Механическая стойкость подтверждена следующими параметрами:

• вибрация в диапазоне 1–5000 Гц с ускорением до 30 g;
• многократные удары до 150 g;
• однократные удары до 1000 g;
• ресурс — не менее 500 циклов сочленения-расчленения;
• минимальная наработка — 1000 часов;
• минимальный срок хранения — 15 лет.

Совместимость и монтаж

Разъём совместим по сочленению с вилками 2РТ-А, ШР и другими блочными вилками той же серии 2РТТ. Это позволяет использовать его в уже существующих схемах подключения без замены ответных частей. Кабельная розетка с угловым патрубком и гайкой для неэкранированного кабеля удобна при монтаже в ограниченных пространствах, в том числе при прокладке кабеля вдоль стенок оборудования.

Приёмка и маркировка

Маркировка ГЕ0.364.120 ТУ и надпись «5» указывают на вид приёмки «5» — выборочная приёмка по ВП и ПЗ. Это характерно для изделий, предназначенных для серьёзных промышленных и транспортных применений. В данных о товаре указан год 2015. Изделие относится к советскому/российскому производству завода «Элекон».
