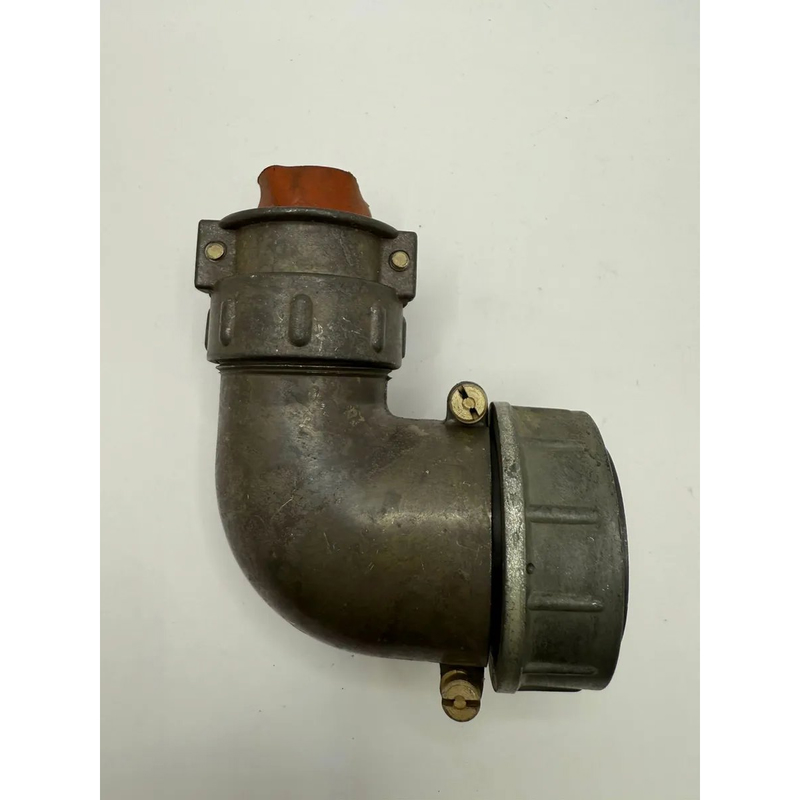

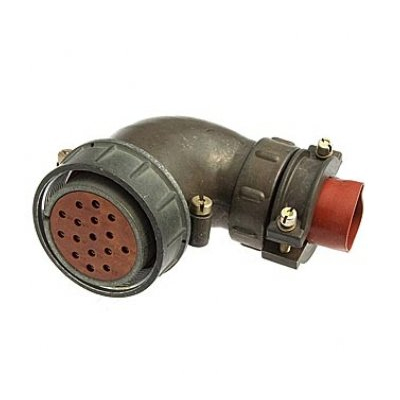

2РТТ40КУН16Г23В «5» — это советский/российский низкочастотный цилиндрический электрический соединитель (розетка кабельная) из серии 2РТТ, относительно давно выпускавшийся и до сих пор применяющийся в промышленной и радиоэлектронной аппаратуре.

Назначение и область применения

Этот разъём предназначен для соединения кабелей и проводов в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц, в том числе в наземной, бортовой и промышленной аппаратуре, в условиях повышенных вибраций и ударов. Соединитель не герметичен, но выполнен в пылебрызгозащищённом и всеклиматическом исполнении, что позволяет использовать его в широком диапазоне внешних условий.

Расшифровка маркировки

Обозначение 2РТТ40КУН16Г23В «5» можно условно расшифровать так:

• 2РТТ — серия низкочастотных цилиндрических соединителей с резьбовым сочленением.

• 40 — условный размер корпуса.

• КУН — кабельный соединитель с угловым патрубком и гайкой для неэкранированного кабеля.

• 16 — количество контактов.

• Г23 — тип гнездовой (розеточной) части с сочетанием 14 контактов Ø 1,5 мм и 2 контактов Ø 2,5 мм.

• В — всеклиматическое климатическое исполнение.

• «5» — индекс вида приёмки/контроля (обычно практикуется для изделий, прошедших приёмку по определённой схеме ОТК/ВП/ПЗ).

Основные электрические параметры

• Максимальное рабочее напряжение — до 850 В (амплитудное значение).

• Максимальная рабочая частота — до 3 МГц.

• Сопротивление изоляции — не менее 1000 МОм в нормальных климатических условиях.

• Максимальный ток на контакт:

  • до 20 А для контактов Ø 1,5 мм;

  • до 35 А для контактов Ø 2,5 мм.
    Общий максимально допустимый ток разъёма — порядка 190 А при соответствующей коммутации.

Механические и климатические характеристики

• Климатическое исполнение — всеклиматическое (температура от −60 до +100 °C, влажность до 98% при +25…+40 °С, работа при низком и повышенном атмосферном давлении).

• Соединитель рассчитан на вибрации (синусоидальные) с ускорением до примерно 30 g в диапазоне частот от 1 до 5000 Гц, а также многократные и одиночные ударные нагрузки до десятков и сотен g.

• Ресурс — порядка 500 циклов сочленения–расчленения, минимальная наработка — около 1000 часов.

Конструкция и монтаж

• Корпус выполнен из алюминиевого сплава (А–22) с оксидным покрытием, изолятор — из карболита, контакты — из латуни с серебряным покрытием.

• Контакты извлекаемые, круглой формы, поляризация корпуса — одношпоночная.

• Монтаж со стороны кабеля — пайка, фиксация на кабеле — накидная гайка М45×1,5, соединение с вилкой — резьбовое.

Мы можем отдельно разобрать габаритные размеры и схему размещения контактов конкретно для 2РТТ40КУН16Г23В.
