2РТТ40КУН16Г23В «5» — это кабельная розетка из серии пылебрызгозащищённых цилиндрических низкочастотных соединителей 2РТТ, предназначенная для надёжного соединения электрических цепей в сложных условиях эксплуатации. Маркировка «5» указывает на вид приёмки ВП, ПЗ по нормам ГЕ0.364.120 ТУ, что гарантирует соответствие высоким стандартам качества.

Основные параметры

Соединитель имеет 16 контактов (14 шт. диаметром 1,5 мм и 2 шт. диаметром 2,5 мм), выполненных из латуни с серебряным покрытием для низкого сопротивления (не более 2,5 мОм для Ø1,5 мм и 1,0 мОм для Ø2,5 мм). Максимальное рабочее напряжение достигает 850 В (амплитудное), частота работы — до 3 МГц, сопротивление изоляции — не менее 1000 МОм в нормальных условиях. Метод соединения — резьбовой, монтаж электрический — пайка, механический — объёмный.

Конструкция

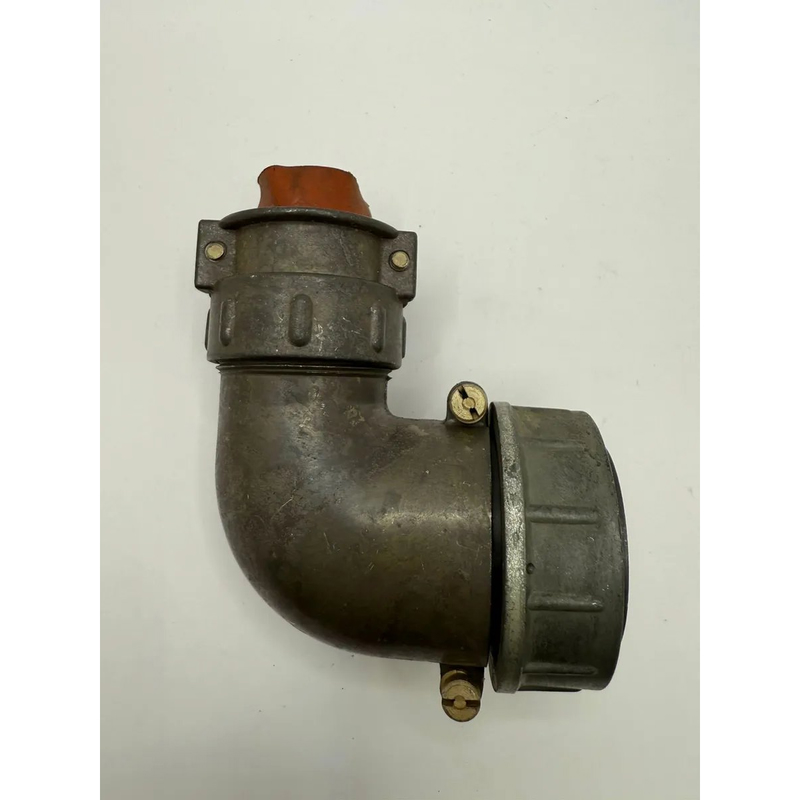

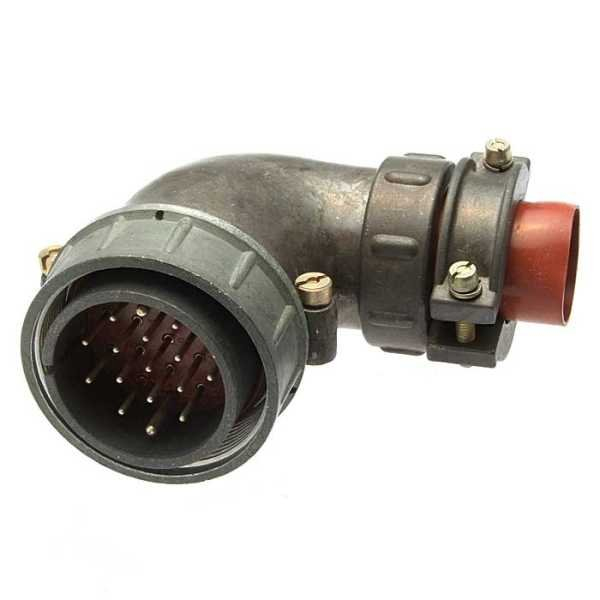

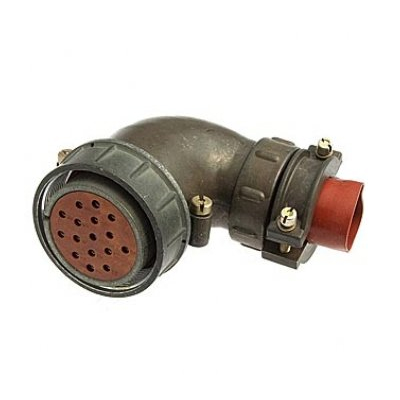

Корпус из алюминиевого сплава А-22 с оксидированием (серый цвет), угловой патрубок (У) с гайкой для неэкранированного кабеля (Н), материал изолятора — карболит коричневого цвета. Габариты: диаметр 52,5 мм, длина 87 мм, высота 96 мм, масса около 212 г. Пылебрызгозащищённый тип (2РТТ), всеклиматическое исполнение (В), одношпоночная поляризация.

Условия эксплуатации

Температурный диапазон: от -60 °C до +100 °C, влажность до 98% при +25 °C, атмосферное давление от 1,33·10⁻⁴ Па до 50,6·10⁴ Па. Устойчивость к вибрации (1–5000 Гц, до 30 g), ударам (до 1000 g однократные, 150 g многократные), акустическим шумам до 170 дБ. Ресурс: 500 сочленений-расчленений, наработка не менее 1000 часов, срок хранения до 15 лет. Взаимосочетается с блочными вилками 2РТ-А, ШР.
