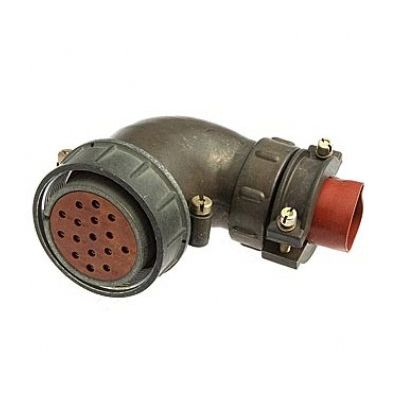

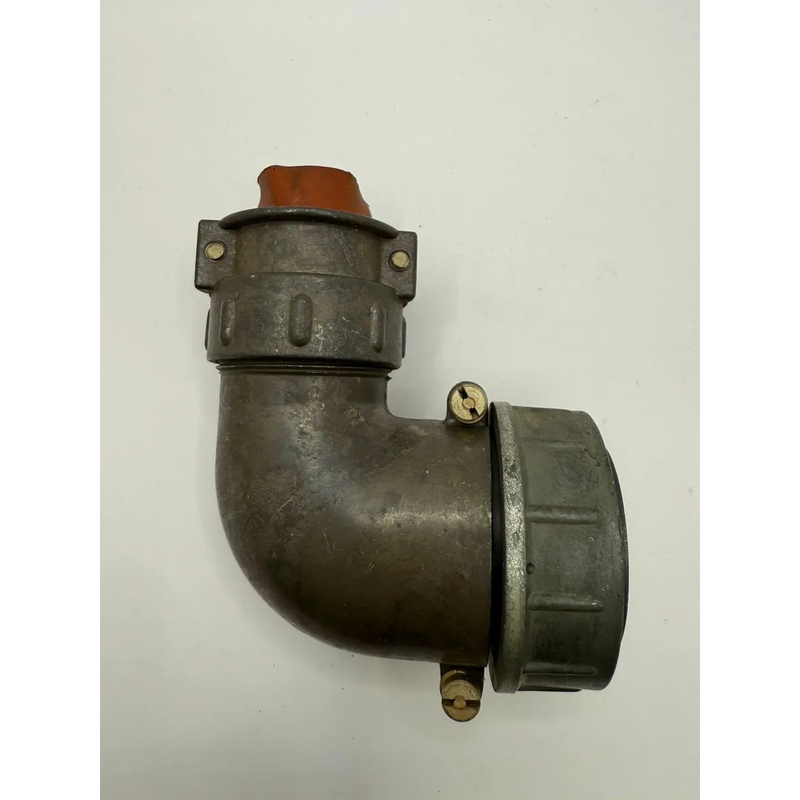

2РТТ40КУН16Г23В «5» — это кабельная розетка из серии пылебрызгозащищённых цилиндрических низкочастотных соединителей 2РТТ, предназначенная для надёжного электрического соединения в промышленных условиях.

Основные характеристики

Это всеклиматическое изделие с угловым патрубком (У), неэкранированной гайкой (Н) и одношпоночной поляризацией, имеет 16 контактов: 14 гнёзд диаметром 1,5 мм и 2 — диаметром 2,5 мм. Корпус из алюминиевого сплава А-22 с оксидированием, изолятор — карболит коричневого цвета, контакты из латуни с серебряным покрытием. Габариты: длина 87 мм, диаметр 52,5 мм, высота 96 мм; резьба накидной гайки M45×1,5 мм.

Электрические параметры

Максимальное рабочее напряжение — до 850 В (амплитудное), частота — до 3 МГц, сопротивление изоляции — не менее 1000 МОм в нормальных условиях. Максимальный ток на контакт: 20 А для Ø1,5 мм и 35 А для Ø2,5 мм, общее на разъём — 190 А; сопротивление контакта — не более 2,5 мОм (Ø1,5 мм) и 1,0 мОм (Ø2,5 мм).

Механические и климатические свойства

Диапазон температур: от -60 до +100 °C, влажность до 98% при +25 °C, давление от 1,33×10⁻⁴ до 50,6×10⁴ Па. Устойчиво к вибрации (1–5000 Гц, 30 g), ударам (до 1000 g однократно, 150 g многократно), акустическим шумам до 170 дБ. Ресурс: 500 сочленений-расчленений, наработка не менее 1000 часов, срок хранения — 15 лет.

Применение и особенности

Разъём монтируется объёмно с пайкой, взаимосочленяется с блочными вилками 2РТ-А или ШР, подходит для цепей постоянного и переменного тока в энергетике, автомобилестроении, телекоммуникациях. Маркировка «5» указывает на вид приёмки ВП/ПЗ по ТУ ГЕ0.364.120, производство АО «Завод Элекон» (СССР, 1976–1991 гг.).
