Назначение и область применения

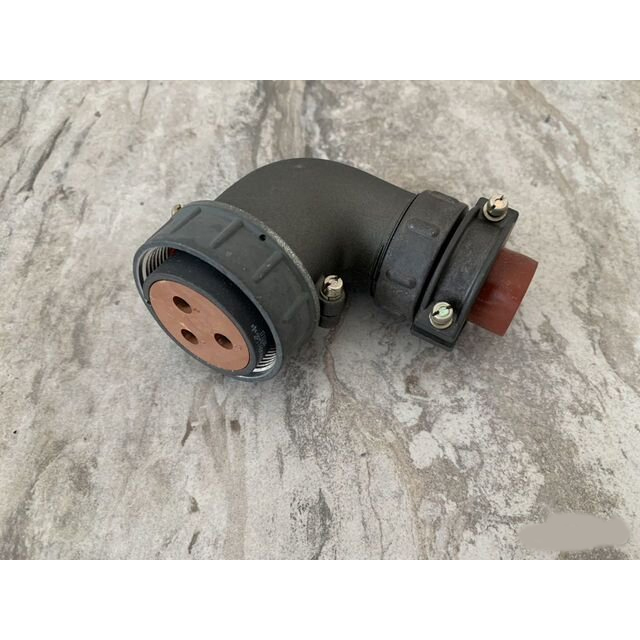

Изделие 2РТТ40КУН16Г23 (артикул 6416) относится к категории 2РТТ40 и представляет собой пылебрызгозащищённый цилиндрический электрический соединитель низкочастотного типа серии 2РТТ. Он предназначен для организации электрических соединений между кабельными линиями и приборами в радиоэлектронной и радиотехнической аппаратуре.

Соединитель применяется в цепях постоянного и переменного тока частотой до 3 МГц. Основные сферы использования — измерительные, радиотехнические и промышленные устройства, где требуется подключение кабельных и приборных линий с сохранением стабильного контакта.

Благодаря пылебрызгозащищённому исполнению и резьбовой фиксации изделие обеспечивает устойчивость к внешним механическим и климатическим воздействиям в условиях эксплуатации, предусмотренных для данной серии.

Конструктивные особенности

Соединитель состоит из вилки и розетки, сочленяемых резьбовой фиксацией. Контакты изделия покрыты серебром, что обеспечивает стабильные электрические характеристики в низкочастотных цепях.

Монтаж выполняется методом пайки. Тип крепления — объёмный. Для подключения неэкранированного кабеля предусмотрен угловой кабельный патрубок.

Расшифровка обозначения:

• 2РТТ — тип соединителя: низкочастотный цилиндрический с резьбовым соединением;
• 40 — условный размер корпуса;
• К — кабельный корпус;
• У — угловой патрубок;
• Н — исполнение: низкочастотный, пылебрызгозащищённый;
• 16 — условный диаметр;
• Г — тип монтажа;
• 23 — количество контактов.

Электрические и эксплуатационные параметры

Электрические характеристики соответствуют параметрам серии 2РТТ. Рабочее напряжение достигает нескольких сотен вольт; амплитудное значение может составлять от 700 до 850 вольт в зависимости от конкретной модификации серии.

Основные параметры:

• допустимая рабочая частота — до 3 МГц;
• сопротивление изоляции в нормальных условиях — не менее единиц мегаом;
• количество допустимых сочленений и расчленений — обычно до 500;
• минимальный срок сохраняемости — порядка 15 лет.

Приведённые значения относятся к серии 2РТТ и носят справочный характер.

Применение и монтаж

Изделие применяется в кабельных и приборных соединениях, где требуется разъёмное подключение с защитой от пыли и брызг. Оно рассчитано на использование в радиоэлектронной и радиотехнической аппаратуре, измерительных, радиотехнических и промышленных устройствах.

Кабельный корпус и угловой патрубок предназначены для подключения неэкранированного кабеля. Монтаж контактов выполняется пайкой, тип крепления — объёмный. Резьбовая фиксация вилки и розетки обеспечивает надёжное сочленение и устойчивость к внешним механическим и климатическим воздействиям в процессе эксплуатации.
