Назначение и область применения

Кабельная розетка 2РТТ40КУН14В относится к серии теплостойких пылебрызгозащищенных цилиндрических соединителей 2РТТ ручного соединения с внутренним объемным монтажом. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Рабочее напряжение достигает 700 В при амплитудном значении 850 В, а токовая нагрузка на отдельный контакт составляет до 35 А.

Разъемы данной серии рассчитаны на применение в электронной, радиотехнической и контрольно-измерительной аппаратуре. Конструкция сохраняет работоспособность в экстремальных условиях эксплуатации: диапазон температур от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, устойчивость к вибрационным нагрузкам до 30 g и механическим ударам до 1000 g. Такие параметры позволяют использовать изделие в составе ответственного оборудования, работающего в жестких климатических и механических условиях.

Конструктивные особенности

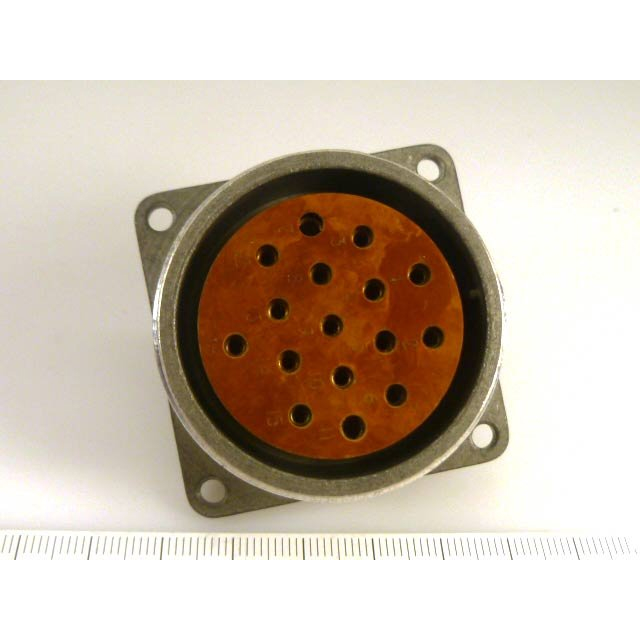

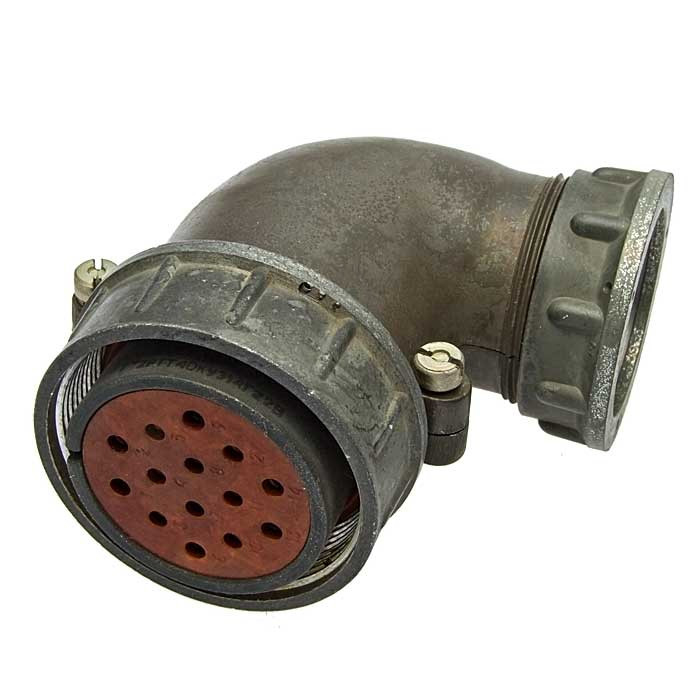

Розетка выполнена в кабельном корпусе с угловым патрубком, что отражено в обозначении литерой У. Конструкция предусматривает подключение неэкранированного кабеля (литера Н). Сочленение с ответной частью осуществляется посредством резьбового соединения, обеспечивающего надежную фиксацию и защиту от самопроизвольного разъединения. Одношпоночная поляризация исключает ошибки при подключении.

Контактные элементы имеют серебряное покрытие, что обеспечивает низкое переходное сопротивление и стабильность электрических характеристик. Монтаж контактов производится методом пайки. В комплект поставки входит резиновый кожух, дополнительно защищающий место соединения от попадания пыли и брызг.

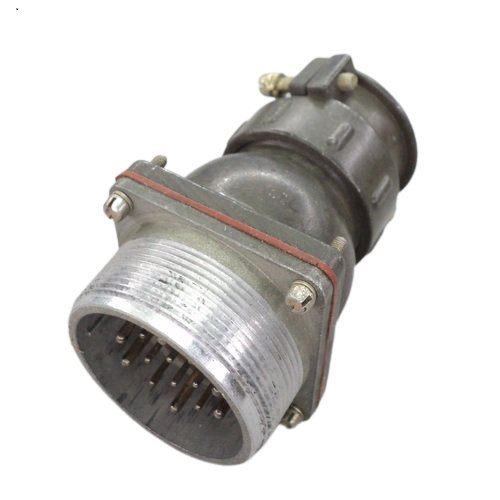

В качестве ответных частей используются приборные вилки серии ШР, в частности модели ШР40П14ЭШ2 и ШР40П14ЭШ2Н. Конструктивная совместимость с указанными вилками подтверждается производителем.

Электрические характеристики

Розетка содержит 14 контактов, распределенных по двум типоразмерам:

• 8 контактов диаметром 1,5 мм — допустимый ток до 20 А на контакт, сопротивление не более 2,5 мОм;
• 6 контактов диаметром 2,5 мм — допустимый ток до 35 А на контакт, сопротивление не более 1 мОм.

Общая токовая нагрузка соединителя достигает 230 А. Сопротивление изоляции составляет не менее 5000 МОм. Ресурс изделия рассчитан на 500 сочленений-расчленений, наработка составляет 1000 часов. Указанные параметры подтверждены для исполнения В, соответствующего всеклиматическому варианту.

Расшифровка обозначения

Маркировка 2РТТ40КУН14В содержит сведения о типе и характеристиках изделия. Обозначение 2РТТ указывает на теплостойкий пылебрызгозащищенный цилиндрический разъем нормальных габаритов. Цифры 40 обозначают условный размер корпуса. Сочетание КУН расшифровывается как кабельное исполнение (К) с угловым патрубком (У) для неэкранированного кабеля (Н). Код 14Г22 указывает на наличие 14 контактов в комбинации 8 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм. Литера В обозначает всеклиматическое исполнение.
