2РТТ40КУН14Ш22В 2015г «5» Элекон

Цена:

5200 ₽

В наличии: 47 шт.

Производитель: Элекон

Технические характеристики

2РТТ40КУН14Ш22В — это пылевлагозащищённый цилиндрический низкочастотный соединитель производства компании «Элекон» (исполнение «5»). Он представляет собой кабельную вилку с угловым патрубком для неэкранированного кабеля, предназначенную для работы в электрических цепях переменного и постоянного тока.

Условный размер корпуса — 40 мм, количество контактов — 14 штук (диаметр 1,5 мм), способ присоединения проводов — пайка. Максимальное рабочее напряжение — до 700–850 В, номинальная частота — до 3 МГц, сопротивление контактов — не более 2,5 мОм.

Соединитель выдерживает синусоидальную вибрацию (1–10000 Гц, до 100 м/с²), механические удары (до 10000 м/с² для одиночного), линейное ускорение до 2000 м/с² и температуры от -60 до +100 °C (смена до +180 °C).

Срок сохраняемости — 20 лет, наработка — минимум 1000 часов, число сочленений-расчленений — не менее 500. Покрытие контактов — серебро, всеклиматическое исполнение по ТУ.

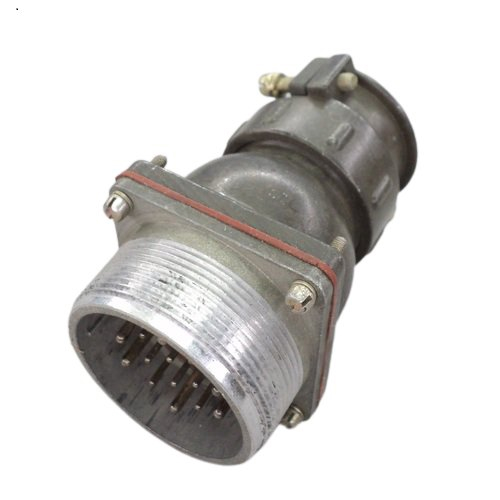

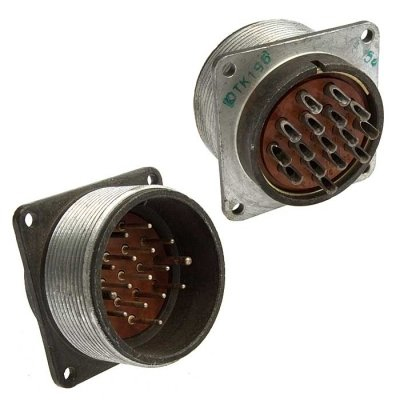

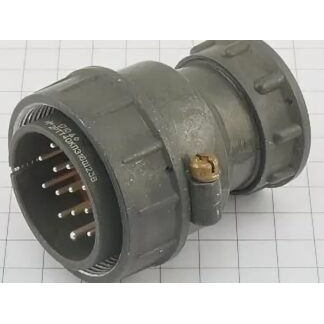

На фото показан вид подобных цилиндрических соединителей серии 2РТТ с характерными красными вставками.

Описание

Назначение и конструктивное исполнение

Соединитель 2РТТ40КУН14Ш22В — это пылевлагозащищённый цилиндрический низкочастотный соединитель производства компании «Элекон» в исполнении «5». Изделие представляет собой кабельную вилку с угловым патрубком для неэкранированного кабеля и предназначено для работы в электрических цепях переменного и постоянного тока. Благодаря угловому патрубку кабель выводится под удобным углом, что упрощает монтаж в ограниченном пространстве.

Условный размер корпуса — 40 мм. В корпусе размещено 14 контактов диаметром 1,5 мм. Способ присоединения проводов — пайка, обеспечивающая надёжное и стабильное соединение. Соединитель относится к серии 2РТТ.

Электрические параметры

максимальное рабочее напряжение — до 700–850 В;
номинальная частота — до 3 МГц;
сопротивление контактов — не более 2,5 мОм;
покрытие контактов — серебро;
количество контактов — 14;
диаметр контактов — 1,5 мм;
способ присоединения проводов — пайка.

Указанные характеристики позволяют применять соединитель в низкочастотных цепях, где важно низкое переходное сопротивление. Серебряное покрытие контактов улучшает проводимость и стабильность электрического контакта.

Механическая и климатическая стойкость

Изделие рассчитано на эксплуатацию в условиях повышенных механических нагрузок. Соединитель выдерживает синусоидальную вибрацию в диапазоне 1–10000 Гц с ускорением до 100 м/с², механические удары одиночного действия до 10000 м/с² и линейное ускорение до 2000 м/с².

синусоидальная вибрация — 1–10000 Гц, ускорение до 100 м/с²;
механический удар одиночного действия — до 10000 м/с²;
линейное ускорение — до 2000 м/с²;
диапазон рабочих температур — от −60 до +100 °C;
допустимая смена температур — до +180 °C;
исполнение корпуса — пылевлагозащищённое;
климатическое исполнение — всеклиматическое по техническим условиям.

Ресурс, надёжность и область применения

Соединитель обладает значительным сроком сохраняемости — 20 лет. Минимальная наработка составляет 1000 часов, а число сочленений-расчленений — не менее 500 циклов. Такие показатели подтверждают пригодность изделия для многократного использования и длительного хранения.

Артикул товара — 50806. Приёмка соответствует обозначению «5», в характеристиках указан год 2015. Изделие предназначено для применения в качестве кабельной вилки с угловым патрубком для неэкранированного кабеля в низкочастотных электрических цепях, где требуется устойчивое к внешним воздействиям разъёмное соединение.
