Назначение и область применения

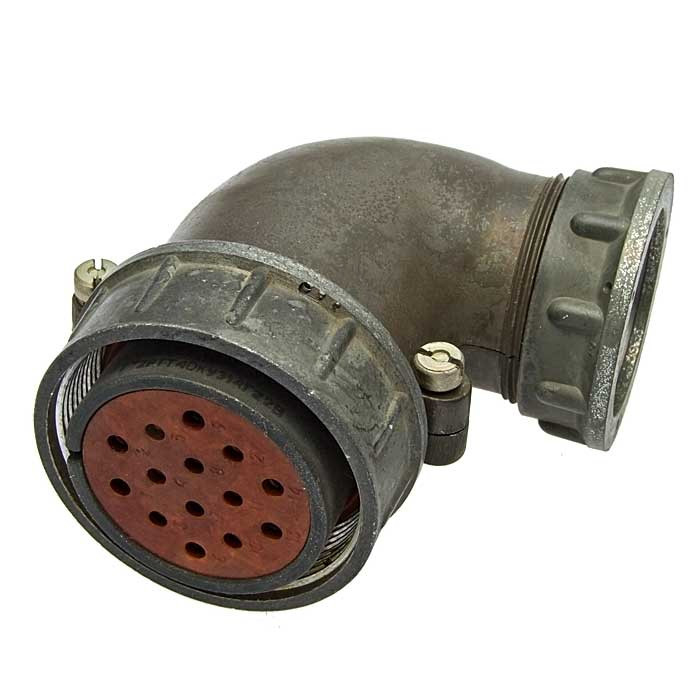

Разъём 2РТТ40КУН14Г22В «Элекон» с маркировкой приёмки «5» относится к серии цилиндрических электрических соединителей 2РТТ российского производства. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре промышленного и специального назначения, включая военную технику, бортовые комплексы и стационарное оборудование. Разъём применяется там, где требуется высокая механическая прочность, стабильность электрических параметров и устойчивость к внешним воздействующим факторам.

Конструкция с резьбовым сочленением обеспечивает надёжную фиксацию ответных частей, исключая самопроизвольное расчленение при вибрационных и ударных нагрузках. Изделие рассчитано на эксплуатацию в составе аппаратуры, работающей в широком диапазоне климатических условий, что подтверждается исполнением «В» и приёмочными испытаниями по маркировке «5». Производитель — предприятие «Элекон», артикул изделия — 50805, категория — 2РТТ40.

Технические и конструктивные особенности

Разъём 2РТТ40КУН14Г22В имеет цилиндрическую форму корпуса и резьбовой механизм соединения, что гарантирует плотный контакт и защиту внутренних элементов от загрязнений и механических повреждений. Контакты выполнены под пайку — такой способ монтажа удобен при установке в стационарную и бортовую аппаратуру, где важна долговременная фиксация проводников и устойчивость к вибрациям. Контактные поверхности имеют серебряное покрытие, снижающее переходное сопротивление и повышающее стабильность электрических характеристик при длительной эксплуатации.

Ключевые параметры изделия:

• Рабочее напряжение в цепях разъёма — до 700 В (амплитудное значение).
• Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.
• Рабочий ток на контакт зависит от конкретного исполнения и лежит в диапазоне от единиц микроампер до сотен ампер.
• Климатическое исполнение «В» допускает эксплуатацию в широком температурном диапазоне, типично от примерно минус 60 до плюс 100 градусов Цельсия, с возможностью кратковременного перегрева контактов.
• Устойчивость к вибрации в частотном диапазоне до тысяч герц и ударным ускорениям до примерно 10g.
• Гарантированное число сочленений-расчленений — не менее 500 циклов.
• Минимальный срок сохраняемости — порядка 15 лет.

Совместимость и нормативная документация

Разъёмы серии 2РТТ изготавливаются по техническим условиям ГЕО.364.120 ТУ. Изделие 2РТТ40КУН14Г22В совместимо с одноимёнными вилками и розетками серии 2РТТ, которые отличаются только типом контактов и способом монтажа. Это позволяет подбирать ответные части под конкретную задачу, сохраняя единый стандарт присоединительных размеров и электрических характеристик.

Маркировка приёмки «5» подтверждает, что данная партия изделий прошла установленный порядок приёмочных испытаний, включающих проверку электрической прочности изоляции, сопротивления контактов и механической стойкости. Год выпуска партии — 2015. Изделие поставляется как отдельный компонент для монтажа в аппаратуру и не содержит в комплекте ответной части, крепёжных элементов или монтажного инструмента, если иное не оговорено отдельно.

Благодаря сочетанию резьбовой фиксации, серебряного покрытия контактов, широкого температурного диапазона и высокой стойкости к механическим нагрузкам, разъём 2РТТ40КУН14Г22В «Элекон» применяется в промышленной, военной и специальной радиоэлектронной аппаратуре, где требуется безотказная работа в жёстких условиях эксплуатации.
