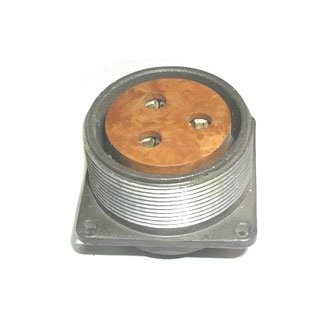

2РТТ40КУЭ3Г21В — это кабельная розетка из серии цилиндрических соединителей 2РТТ общего назначения, предназначенная для радиоэлектронной и радиотехнической аппаратуры.

Общее описание

Соединители серии 2РТТ имеют резьбовое сочленение, покрытие контактов серебром и монтаж методом пайки. Это пылебрызгозащищенная модель с 3 контактами (расшифровка: 2РТТ — тип, 40 — габарит, К — кабельный корпус, У — угловой патрубок, Э — для экранированного кабеля, 3 — число контактов, Г — диаметр 21 мм, 21 — код, В — всеклиматическое исполнение). Применяется в цепях переменного и постоянного тока до 850 В.

Механические характеристики

Выдерживает вибрацию в диапазоне 1–1000 Гц с ускорением до 100 м/с² (10g), одиночные удары до 10000 м/с² (1000g), многократные удары до 1500 м/с² (150g). Минимальная наработка — 1000 часов при 500 сочленениях-расчленениях, срок сохраняемости — 15 лет.

Электрические характеристики

Максимальное рабочее напряжение — до 700 В (амплитудное), сопротивление изоляции — не менее 1000 МОм в нормальных условиях. Рабочая частота — до 3 МГц, сопротивление контакта — не более 0,3 мОм.

Климатические характеристики

Работает при температурах от -60 до +100 °С, смена температур — от -60 до +180 °С (с учетом перегрева контактов). Выдерживает пониженное давление до 1,3×10⁻⁴ Па.
