Назначение соединителя 2РТТ40КУЭ3Г21В

Цилиндрический низкочастотный электрический соединитель 2РТТ40КУЭ3Г21В производства АО «Завод Элекон» предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 кГц. Изделие выполняется с видом приемки «5», что соответствует повышенным требованиям военной приемки и приемки заказчика по ГОСТ. Конструктивно соединитель представляет собой кабельную розетку с карболитовым корпусом, обеспечивающую надежное разъемное соединение в составе радиоэлектронной аппаратуры, измерительных комплексов и промышленного оборудования.

Изделие ориентировано на применение в блочных соединениях совместно с вилками серий 2РТ-А и ШР. Благодаря всеклиматическому исполнению и высокой механической стойкости соединитель подходит для эксплуатации в жестких условиях, включая подвижные объекты, аппаратуру специального назначения и промышленные установки, где предъявляются требования к защите от пыли и брызг.

Технические особенности и конструкция

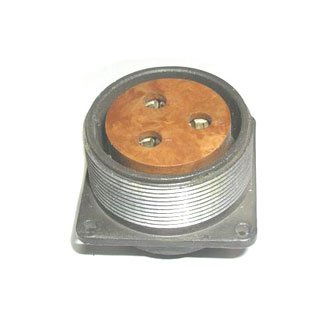

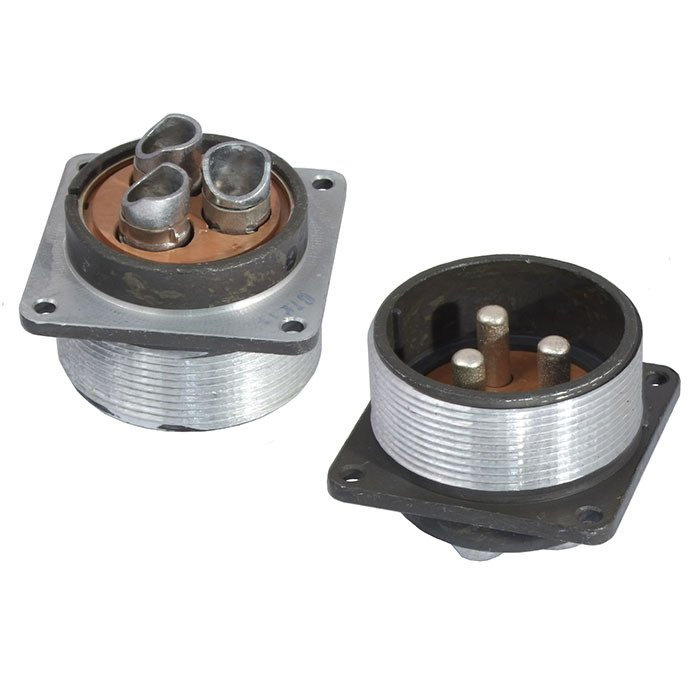

Соединитель 2РТТ40КУЭ3Г21В оснащен тремя извлекаемыми контактами круглой формы диаметром 5,5 мм. Контакты типа «гнездо» изготовлены из латуни и имеют серебряное покрытие Ag, обеспечивающее низкое переходное сопротивление и стабильность электрических параметров при многократных сочленениях.

Корпус изделия выполнен из алюминиевого сплава А-22 с оксидированием, имеет серый цвет. Габаритные размеры соединителя: диаметр корпуса 52,5 мм, длина 87 мм, высота 63 мм. Накидная гайка снабжена резьбой M45×1,5 мм. Изолятор изготовлен из карболита коричневого цвета, что обеспечивает высокие диэлектрические характеристики и стойкость к нагреву.

Монтаж проводников осуществляется методом пайки, механическое крепление — объемное. Соединитель рассчитан на подключение неэкранированного кабеля через прямой патрубок с гайкой, оснащен уплотнительной втулкой и одношпоночной поляризацией, исключающей неправильное сочленение ответных частей.

Условия эксплуатации

Соединитель имеет всеклиматическое исполнение В и сохраняет работоспособность в широком диапазоне внешних воздействий:

• температура окружающей среды от минус 60 до плюс 100 °C;
• относительная влажность воздуха до 98 процентов при температуре плюс 25 °C;
• пониженное и повышенное атмосферное давление от 1,33×10 в минус четвертой степени до 50,6×10 в четвертой степени Па;
• вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 30 g;
• акустические шумы уровнем до 170 дБ;
• многократные ударные воздействия с ускорением до 1000 g.

Ресурс соединителя составляет 500 сочленений и расчленений, наработка на отказ — 1000 часов. Конструкция сохраняет герметичность в условиях запыленности и брызг, что подтверждает принадлежность изделия к категории пылебрызгозащищенных соединителей.

Совместимость и применение

Изделие 2РТТ40КУЭ3Г21В совместимо с ответными вилками серий 2РТ-А и ШР, что позволяет использовать его в существующих схемах без доработки аппаратуры. По конструктивному исполнению и электрическим параметрам соединитель аналогичен сериям 2РТТ, PRB и WS, выпускаемым для применения в низкочастотных цепях промышленной и специальной аппаратуры.

Типовые области применения включают блоки питания, системы управления, распределительные устройства, испытательные стенды и устройства связи. Благодаря всеклиматическому исполнению и стойкости к жестким механическим нагрузкам соединитель пригоден для монтажа в аппаратуре, эксплуатируемой в полевых условиях, на транспорте и в промышленных цехах.
