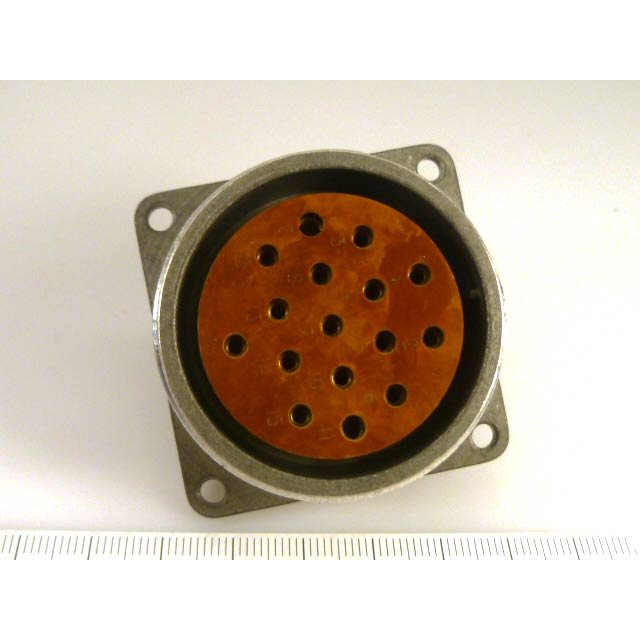

2РТТ40КУЭ16В 2023г «5»
Технические характеристики
2РТТ40КУЭ16Г23В

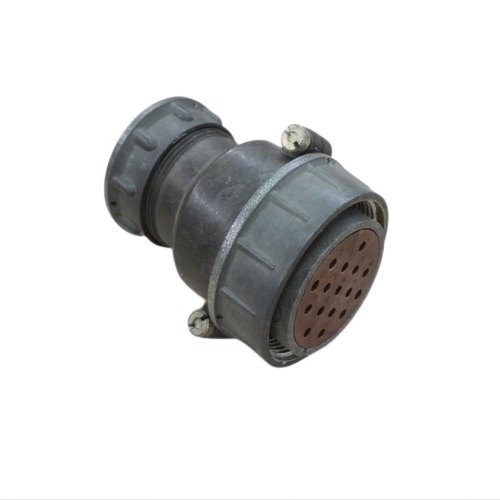

2РТТ40КУЭ16Г23В — это кабельная розетка серии теплостойких, пылебрызгозащищённых цилиндрических соединителей 2РТТ ручного соединения с внутренним объёмным монтажом.
Она предназначена для надёжного соединения электрических цепей с токовой нагрузкой до 190 А общей и напряжением до 700 В (амплитудное значение 850 В).
Расшифровка обозначения
2РТТ — тип: теплостойкий, пылебрызгозащищённый цилиндрический разъём нормальных габаритов.
40 — условный размер корпуса.
К — кабельный корпус.
У — угловой патрубок.
Э — гайка патрубка для экранированного кабеля.
16 — количество контактов (14 шт. диаметром 1,5 мм, 2 шт. диаметром 2,5 мм).
Г — розетка.
23 — сочетание контактов.
В — всеклиматическое исполнение.
Технические характеристики
Соединители серии 2РТТ выдерживают частоту до 3 МГц, работают при температурах от -60°C до +100°C и в пониженном давлении до 1,3×10⁻⁴ Па.
| Параметр | Значение |
|---|---|
| Ток на контакт Ø1,5 мм | 20 А |
| Ток на контакт Ø2,5 мм | 35 А |
| Сопротивление контакта | ≤2,5 мОм (Ø1,5 мм), ≤1 мОм (Ø2,5 мм) |
| Сопротивление изоляции | ≥5000 МОм |
| Количество сочленений | 500 |
| Вибрация | 1–5000 Гц, до 30 g |
| Удар | До 1000 g (одиночный) |
Применение
Такие разъёмы используются в радиоэлектронной и радиотехнической аппаратуре для пайки контактов с серебряным покрытием, с резьбовым соединением и одношпоночной поляризацией.
Срок наработки — не менее 1000 часов, сохраняемости — 15 лет.
