Назначение и область применения

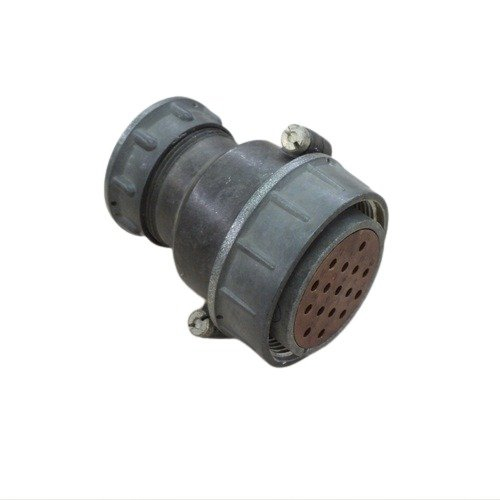

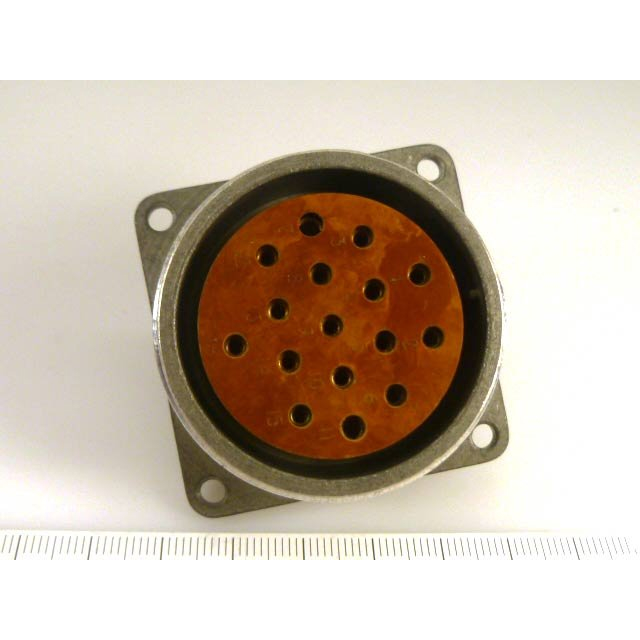

2РТТ40КУЭ16Г23В Элекон «5» (артикул 50813) — кабельная розетка цилиндрического разъёма производства «Элекон». Изделие входит в категорию 2РТТ40 и предназначено для герметичного соединения в электрических цепях переменного и постоянного тока с рабочей частотой до 3 МГц.

Разъём применяется в военной и промышленной электронике для надёжного соединения кабелей. Он рассчитан на эксплуатацию в жёстких условиях, включая многократные удары и вибрации.

Конструкция и материалы

Корпус разъёма изготовлен из алюминиевого сплава А-22. Габаритные размеры изделия составляют 86×52,5×80 мм. Цилиндрическая форма и кабельное исполнение обеспечивают герметизацию соединения и защиту контактной группы.

Конструкция рассчитана на сохранение рабочих характеристик при воздействии внешних механических факторов.

Электрические характеристики

Изделие имеет следующие подтверждённые электрические параметры:

• максимальное рабочее напряжение — 850 В;
• ток на контакт — до 35 А в зависимости от диаметра 1,5 мм или 2,5 мм;
• сопротивление изоляции — не менее 1000 МОм;
• сопротивление контактов — до 1,0 мОм.

Такие параметры позволяют использовать разъём в цепях с повышенными требованиями к стабильности контакта и электрической изоляции.

Устойчивость к внешним воздействиям

Изделие выдерживает вибрацию до 30 g в диапазоне частот от 1 до 5000 Гц. Оно также рассчитано на воздействие акустических шумов до 170 дБ и механических ударов до 1000 g.

Это обеспечивает работоспособность разъёма на подвижных объектах и в промышленном оборудовании, где соединения подвергаются динамическим нагрузкам.

Идентификационные данные

По данным карточки VirtueMart, изделие имеет приемку «5» и относится к 2015 году. Производитель — «Элекон», артикул — 50813, категория — 2РТТ40.
