Назначение

Низкочастотный цилиндрический электрический соединитель общего назначения с резьбовой фиксацией. Предназначен для соединения и разъединения электрических цепей: проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В амплитудного значения.

Конструкция и исполнение

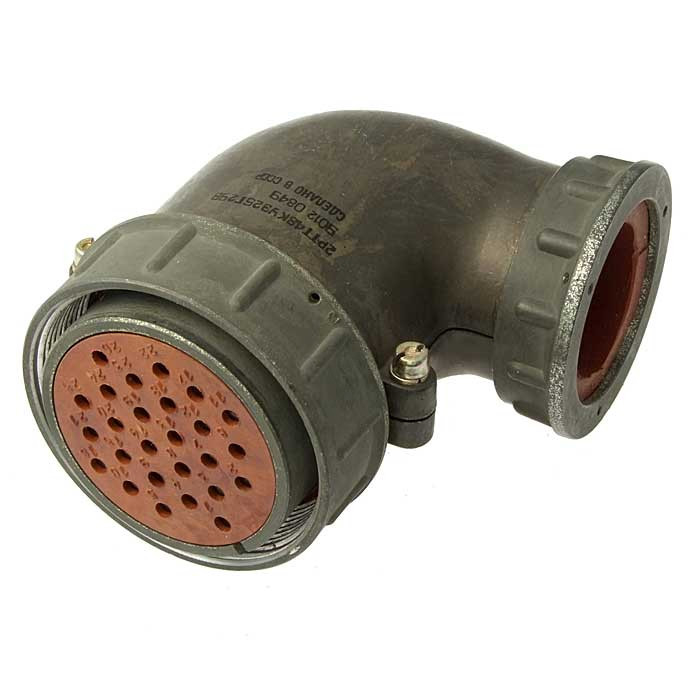

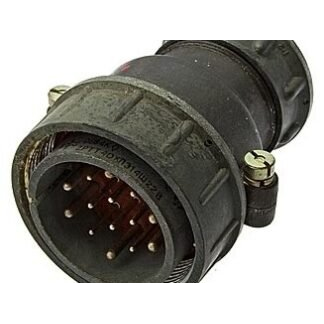

Соединитель представляет собой кабельную розетку во всеклиматическом исполнении. В обозначении заложены основные признаки: К — кабельная розетка, У — угловой патрубок, Э — исполнение для экранированного кабеля, 14 — количество контактов, В — всеклиматическое исполнение. Условный размер корпуса — 40.

Корпус рассчитан на внутренний объёмный монтаж пайкой. Покрытие контактов — серебро. Соединитель конструктивно относится к вилкам и розеткам, которые могут быть приборными или кабельными; данное изделие является ответной кабельной частью с угловым выходом под экранированный кабель.

• Тип: низкочастотный цилиндрический электрический соединитель с резьбовой фиксацией;
• Исполнение: кабельная розетка, всеклиматическое;
• Количество контактов: 14;
• Контакты: 8 штук диаметром 1,5 мм, 6 штук диаметром 2,5 мм;
• Покрытие контактов: серебро;
• Монтаж: внутренний, объёмный, пайкой;
• Условный размер корпуса: 40.

Электрические характеристики и условия эксплуатации

Максимальное рабочее напряжение — 850 В. Сопротивление изоляции — не менее 5000 МОм. Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц.

• Рабочая температура: от -60 до +100 °C;
• Вибрационные нагрузки: до 1500 м/с² (150 g);
• Повышенная влажность: 98 % при +40 °C;
• Пониженное давление: до 1,3·10⁻⁴ Па;
• Наработка: не менее 1000 часов;
• Количество сочленений-расчленений: 500.

Идентификация и приёмка

Артикул изделия — 6430. Категория по классификатору — 2РТТ40. Приёмка — «5». Год выпуска — 2022. Производитель в исходных данных не указан.

Изделие применяется в составе электро- и радиоаппаратуры, где требуется разъёмное соединение экранированных кабелей с сохранением работоспособности в широком диапазоне температур и при механических воздействиях.
