Назначение

Соединитель 2РТТ40КУЭ14В (артикул 6429) представляет собой низкочастотный цилиндрический разъем, предназначенный для работы в электрических цепях постоянного и переменного тока. Изделие рассчитано на функционирование при частотах до 3 МГц и напряжении до 850 В амплитудного значения. Разъем применяется для передачи сигналов и электрической энергии в составе радиоэлектронной аппаратуры, контрольно-измерительных приборов и другого оборудования.

Соединитель относится к категории 2РТТ40 и предназначен для систем, в которых требуется стабильное контактное соединение в условиях механических нагрузок и вибраций.

Подтвержденные особенности и технические характеристики

Изделие имеет следующие подтвержденные параметры:

• тип соединителя: негерметичный, теплостойкий, тропикоустойчивый;
• климатическое исполнение: всеклиматическое;
• условный размер корпуса: 40;
• количество контактов: 14;
• вид корпуса: кабельный;
• тип патрубка: угловой;
• покрытие контактов: серебро;
• способ монтажа: объемный, пайка.

Электрические и эксплуатационные параметры

• рабочий ток на одиночный контакт: от 20 до 200 А;
• сопротивление изоляции: не менее 5000 МОм;
• температурный диапазон эксплуатации: от минус 60 до плюс 100 градусов Цельсия;
• минимальная наработка: 1000 часов при различных режимах эксплуатации.

Сопротивление контактов не превышает значений, установленных для конкретной конструкции разъема.

Конструкция и способ соединения

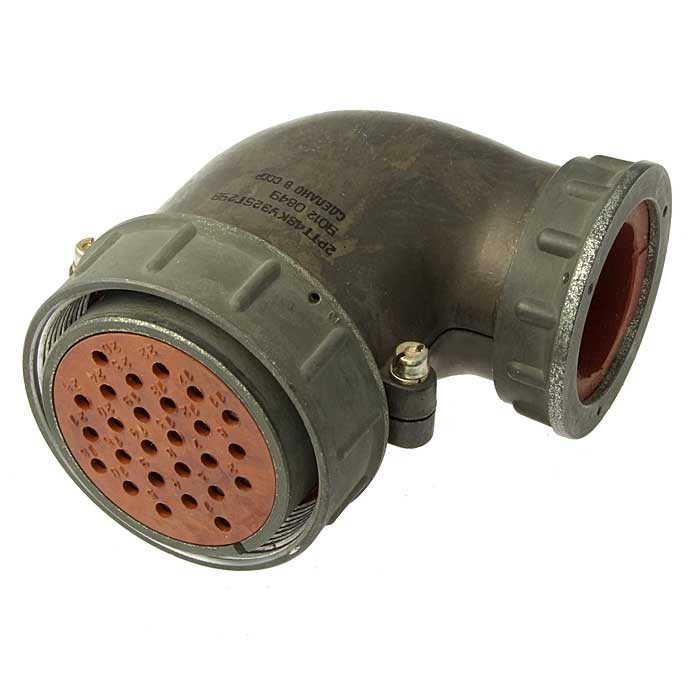

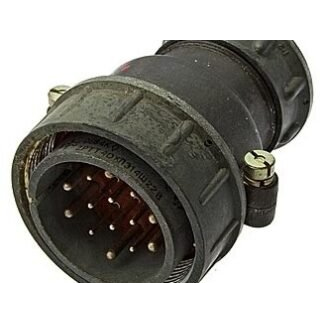

Соединитель состоит из двух частей: вилки, являющейся кабельной частью, и розетки, выполняющей функции блочной части. Сочленение осуществляется с помощью резьбы, что обеспечивает надежное и стабильное соединение в процессе эксплуатации. Корпус имеет угловой патрубок и рассчитан на кабельное подключение.

Монтаж контактов выполняется объемным способом с применением пайки. Серебряное покрытие контактов способствует стабильной проводимости и защите контактных поверхностей.

Применение

Соединители данной модели широко используются в электронике, радиоаппаратуре и контрольно-измерительных приборах. Они обеспечивают надежную передачу сигналов и электрической энергии при повышенных механических нагрузках и вибрациях. Это делает изделие подходящим для применения в энергетике, телекоммуникациях и других отраслях, где требуется всеклиматическое исполнение и устойчивость к жестким условиям эксплуатации.

Разъем совместим с другими соединителями серии 2РТТ, что увеличивает универсальность его применения в различных системах и упрощает подбор ответных частей.
