Назначение разъёма

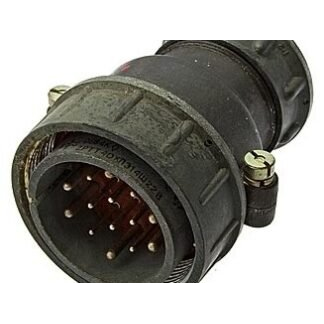

2РТТ40КУЭ14Ш22В Элекон «5» (артикул 50812) — цилиндрический низкочастотный разъём теплостойкого и пылебрызгозащищённого исполнения. Изделие предназначено для надёжного соединения электрических цепей в различных электронных, радиотехнических и контрольно-измерительных приборах. Разъём применяется в цепях постоянного и переменного тока с частотой до 3 МГц и амплитудным напряжением до 850 В.

Благодаря всеклиматическому исполнению и широкому температурному диапазону разъём подходит для эксплуатации в составе стационарного и мобильного оборудования, где требуется устойчивость к перепадам температуры, воздействию пыли и брызг.

Конструктивные особенности и маркировка

Обозначение 2РТТ40КУЭ14Ш22В содержит данные о типе, габарите, способе монтажа, числе контактов и климатическом исполнении:

• 2РТТ — тип: теплостойкий, пылебрызгозащищённый, цилиндрический нормальных габаритов;
• 40 — условный размер корпуса;
• КУЭ — кабельная вилка с внутренним объёмным монтажом;
• 14 — 14 контактов: 8 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм;
• Ш — вилка;
• 22 — сочетание контактов;
• В — всеклиматическое исполнение.

Исполнение «5» указано в обозначении товара как приёмка «5». Контакты разъёма выполнены из серебра, что обеспечивает стабильное электрическое соединение и низкое переходное сопротивление. Изделие относится к категории 2РТТ40 производителя «Элекон».

Контактная группа

Разъём имеет 14 контактов. Контакты диаметром 1,5 мм рассчитаны на ток до 20 А, контакты диаметром 2,5 мм — на ток до 35 А. Общая токовая нагрузка достигает 230 А.

Технические характеристики

• Максимальная токовая нагрузка на контакт: 20 А для контактов диаметром 1,5 мм; 35 А для контактов диаметром 2,5 мм;
• Общая токовая нагрузка: до 230 А;
• Сопротивление изоляции: не менее 5000 МОм;
• Количество соединений и расчленений: 500 циклов;
• Наработка: не менее 1000 часов;
• Ударостойкость: 1500 м/с² (150 g);
• Материал контактов: серебро.

Электрическая прочность и изоляционные свойства позволяют использовать разъём в цепях с амплитудным напряжением до 850 В при частоте до 3 МГц.

Условия эксплуатации и гарантия

Разъём рассчитан на работу при температуре окружающей среды от минус 60 °C до плюс 100 °C. Всеклиматическое исполнение В допускает эксплуатацию при пониженном атмосферном давлении до 1,3×10⁻⁴ Па. Конструкция защищена от пыли и брызг, что снижает влияние загрязнений на контактные соединения.

Производитель «Элекон» гарантирует соответствие изделия техническим условиям при правильной эксплуатации и хранении. Ресурс по количеству соединений и расчленений составляет 500 циклов, наработка — не менее 1000 часов в пределах установленных режимов. В учётных данных товара указаны приёмка «5» и год 2015.
