Назначение

2РТТ40КУЭ14Г22В Элекон «5» — низкочастотный цилиндрический соединитель производства завода «Элекон». Изделие относится к категории 2РТТ40 и имеет артикул 50811. Конструктивно это кабельная розетка всеклиматического исполнения с угловым патрубком и гайкой, рассчитанная на подключение экранированного кабеля.

Соединитель предназначен для работы в электрических цепях постоянного и переменного тока. Конструкция обеспечивает надежную резьбовую фиксацию и защиту контактной зоны от внешних воздействий, поэтому устройство применяется в условиях, где требуется стабильное электрическое соединение при сложных климатических и механических нагрузках.

Тип 2РТТ указывает на негерметичное, теплостойкое и тропикоустойчивое исполнение. Условный размер корпуса — 40, количество контактов — 14. Маркировка «5» соответствует установленной приемке изделия.

Электрические характеристики

• Максимальное рабочее напряжение: 850 В.
• Рабочая частота: до 3 МГц.
• Сопротивление изоляции: не менее 1000 МОм; в нормальных условиях — не менее 5000 МОм.
• Количество контактов: 14.
• Условный размер корпуса: 40.

Такие параметры позволяют использовать соединитель в низкочастотных цепях, где важна стабильность сигнала и высокая изоляция между контактами и корпусом.

Эксплуатационные параметры и устойчивость

Изделие сохраняет работоспособность в широком диапазоне температур: от -60 до +100 °C. Оно выдерживает до 500 циклов сочленений-расчленений, минимальная наработка составляет 1000 часов.

Соединитель устойчив к вибрации, повышенной влажности — 98% при температуре +40 °C, а также к пониженному давлению до 1,3·10⁻⁴ Па. Всеклиматическое исполнение и тропикоустойчивость позволяют применять его в регионах с высокой влажностью, резкими перепадами температур и разреженной атмосферой.

Применение

Благодаря надежной конструкции и стойкости к внешним факторам 2РТТ40КУЭ14Г22В Элекон «5» используется в следующих областях:

• авиационная техника;
• судостроение;
• военная техника;
• промышленное оборудование.

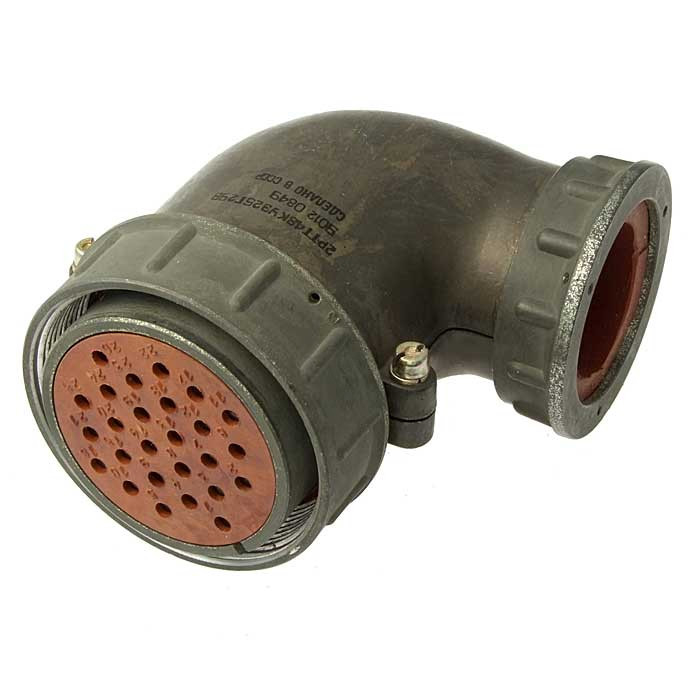

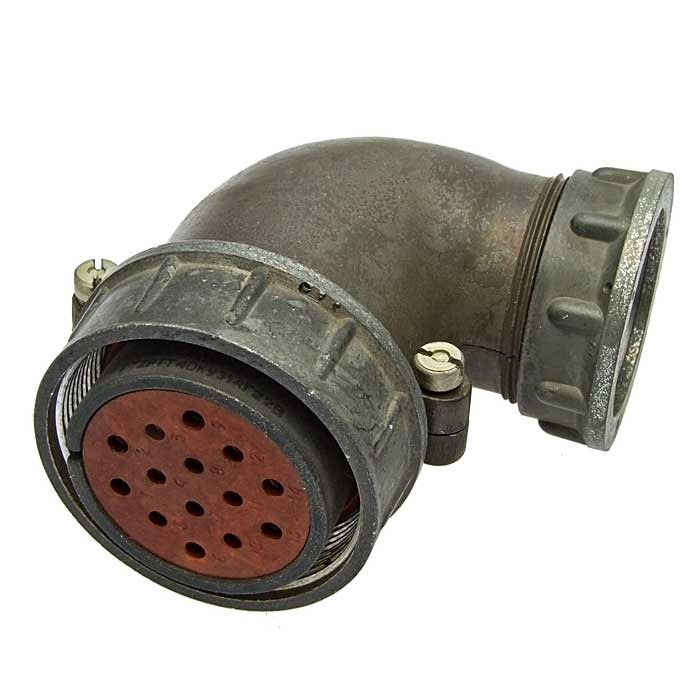

Кабельная розетка с угловым патрубком удобна при ограниченном пространстве монтажа, а гайка для экранированного кабеля обеспечивает дополнительную фиксацию и экранирование соединения.

Производитель: Элекон. Категория: 2РТТ40. Артикул: 50811. Приемка: «5». Год: 2015.
