Назначение

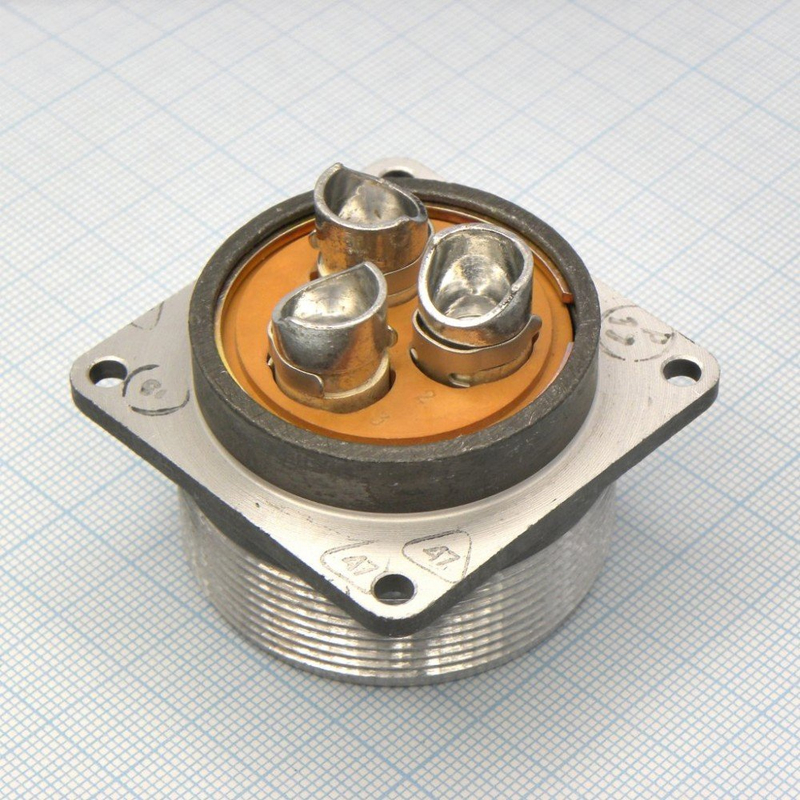

Соединитель 2РТТ40КПН3В представляет собой цилиндрический теплостойкий низкочастотный пылебрызгозащищённый электрический соединитель. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном значении напряжения до 850 В.

Конструкция состоит из двух ответных частей — вилки и розетки. Каждая часть может выполняться в приборном или кабельном варианте с прямым или угловым патрубком, что обеспечивает удобство компоновки аппаратуры и подключения кабельных линий.

Соединитель рассчитан на применение для внутреннего монтажа во всеклиматическом исполнении. Он сохраняет работоспособность при воздействии вибрационных и ударных нагрузок, а также в широком диапазоне температур, что позволяет использовать его в составе ответственного электрооборудования.

Технические характеристики

• Максимальное рабочее напряжение: от 700 до 850 В.
• Токовая нагрузка на один контакт: до 100 А.
• Суммарная токовая нагрузка: до 300 А.
• Количество контактов: 3.
• Диаметр контакта: 5,5 мм.
• Покрытие контактов: серебро.
• Сопротивление электрического контакта: не более 0,3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к вибрациям: частота от 1 до 5000 Гц при ускорении до 300 м/с².
• Устойчивость к ударным воздействиям: до 10000 м/с².
• Работоспособность при пониженном атмосферном давлении: до 1,3·10⁻⁴ Па.

Конструктивные особенности и расшифровка обозначения

Маркировка соединителя содержит информацию о типе, размере корпуса, варианте кабельного ввода и климатическом исполнении. Структура условного обозначения соединителей данной серии, включая индексы, приведённые в техническом описании, выглядит следующим образом:

• 2РТТ — тип соединителя: теплостойкий пылебрызгозащищённый цилиндрический;
• 40 — условный размер корпуса;
• КПН — кабельный корпус с прямым патрубком;
• 3Г — три контакта, розетка;
• 21 — сочетание контактов;
• В — всеклиматическое исполнение.

Контактная группа выполнена с серебряным покрытием, что обеспечивает низкое переходное сопротивление и стабильную работу при значительных токовых нагрузках. Корпус защищает внутренние элементы от пыли и брызг, а теплостойкие материалы позволяют эксплуатировать соединитель в жёстких условиях.

Условия эксплуатации и надёжность

Изделие предназначено для длительной эксплуатации в составе электротехнического оборудования. Заявленный срок сохраняемости составляет 15 лет. Минимальная наработка — не менее 1000 часов при 500 циклах сочленения и расчленения, что подтверждает механическую и электрическую стабильность контактной пары.

Соединитель рассчитан на внутренний монтаж и может применяться в блоках питания, преобразовательной технике, промышленной электронике и другом оборудовании, где требуется передача повышенных токов при одновременной защите от внешних воздействий. Всеклиматическое исполнение допускает использование изделия в различных климатических зонах без дополнительной защиты при соблюдении условий монтажа и эксплуатации.
