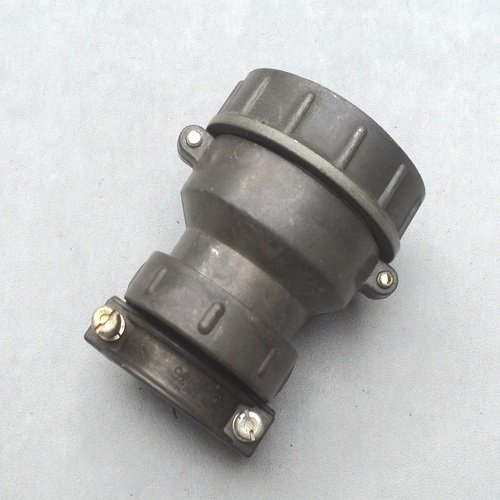

2РТТ40КПН16В (ЗАМЕНА ШР40П16НШ2 РОЗЕТКИ КАБЕЛЬНЫЕ) 2023г

Цена: ПОД ЗАКАЗ

Технические характеристики

2РТТ40КПН16Г23В(ЗАМЕНА ШР40П16НШ2 РОЗ КАБ)

2РТТ40КПН16Г23В — это цилиндрический низкочастотный разъём (кабельная розетка) серии 2РТТ, предназначенный для работы в цепях постоянного и переменного тока частотой до нескольких мегагерц, используется как замена разъёму ШР40П16НШ2 (розетка кабельная).

Назначение и серия

Относится к серии 2РТТ — пылебрызгозащищённые цилиндрические соединители общего применения.
Применяется для соединения аппаратуры, блоков и кабельных жгутов в промышленной, приборной и, часто, военной/специальной технике.
Является функциональным аналогом (заменой) разъёма ШР40П16НШ2 розетки кабельной по габаритам корпуса и количеству контактов. Это прямо не всегда прописано в паспортах, но следует из обозначения «ЗАМЕНА ШР40П16НШ2 РОЗ КАБ» в спецификациях поставщиков.

Расшифровка маркировки

Маркировка 2РТТ40КПН16Г23В читается так:

«2РТТ» — серия разъёмов.
«40» — условный размер корпуса (диаметр корпуса около 52,5 мм).
«К» — корпус кабельный.
«П» — патрубок прямой.
«Н» — гайка для неэкранированного кабеля.
«16» — количество установленных контактных элементов.
«Г» — тип контактов: гнёзда (розетка).
«23» — сочетание контактов: 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.
«В» — климатическое исполнение «В» (всеклиматическое).

Электрические характеристики

Максимальное рабочее напряжение: до 850 В. +3
Максимальная рабочая частота: до 3 МГц.
Рабочий ток на контакт: до 20 А для контактов 1,5 мм и до 35 А для контактов 2,5 мм; суммарный ток на разъём — до 190 А.
Сопротивление контактов: не более 2,5 мΩ для Ø1,5 мм и 1,0 мΩ для Ø2,5 мм.
Сопротивление изоляции: 1000 МОм (в некоторых сводных таблицах для серии указывают до 5000 МОм).

Контакты выполнены из латуни с покрытием серебром, монтаж проводов к контактам — пайка.

Механические и климатические параметры

Тип разъёма: цилиндрический низкочастотный, резьбовое сочленение.
Герметичность: данный вариант — негерметичный, но пылебрызгозащищённый; есть уплотнительная втулка.
Диапазон рабочих температур: от −60 до +100 °C. +3
Относительная влажность: до 98% при +25 °C.
Атмосферное давление: от сильно пониженного до повышенного (вплоть до высотных условий, конкретные значения для серии описаны как 1,33×10⁻⁴…50,6×10⁴ Па).
Вибропрочность: синусоидальная вибрация 1–5000 Гц, ускорение до 30 g. +3
Ударная прочность: многократный удар до 150 g (1–5 мс), однократный удар до 1000 g (0,1–2 мс).
Ресурс: до 500 циклов сочленения-разъединения, наработка не менее 1000 часов.

Конструкция и габариты

Типономинал/типоконструкция: розетка кабельная, корпус кабельный с прямым патрубком, гайка под неэкранированный кабель.
Диаметр корпуса: около 52,5 мм.
Длина корпуса: около 87 мм, высота (включая патрубок и гайку) порядка 63 мм.

Описание

Назначение и область применения

Разъём 2РТТ40КПН16В представляет собой цилиндрический низкочастотный соединитель кабельного типа, выполненный в виде розетки. Изделие относится к серии 2РТТ и предназначено для коммутации электрических цепей постоянного и переменного тока в составе промышленного оборудования, контрольно-измерительной аппаратуры, приборных комплексов и специальной техники. Соединитель обеспечивает надёжное разъёмное соединение кабельных жгутов с блочными частями аппаратуры и применяется в условиях, требующих защиты контактных групп от пыли и брызг.

Данная модель является функциональной заменой разъёма ШР40П16НШ2 (розетка кабельная). Совместимость по установочным размерам корпуса, количеству контактов и типу сочленения позволяет использовать 2РТТ40КПН16В вместо указанного изделия при ремонте, модернизации или комплектации оборудования без изменения ответной части соединителя.

Технические характеристики

Конструктивные параметры

Серия: 2РТТ — пылебрызгозащищённые цилиндрические соединители общего применения.
Условный размер корпуса: 40, диаметр корпуса около 52,5 мм.
Количество контактов: 16.
Тип контактов: гнёзда (розетка).
Сочетание контактов: 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.
Способ монтажа проводов: пайка.
Материал контактов: латунь с серебряным покрытием.
Тип сочленения: резьбовое.

Электрические параметры

Максимальное рабочее напряжение: до 850 В.
Максимальная рабочая частота: до 3 МГц.
Рабочий ток на контакт диаметром 1,5 мм: до 20 А.
Рабочий ток на контакт диаметром 2,5 мм: до 35 А.
Суммарный ток на разъём: до 190 А.
Сопротивление контактов диаметром 1,5 мм: не более 2,5 мОм.
Сопротивление контактов диаметром 2,5 мм: не более 1,0 мОм.
Сопротивление изоляции: 1000 МОм.

Условия эксплуатации и надёжность

Соединитель рассчитан на эксплуатацию во всеклиматическом исполнении и сохраняет работоспособность в широком диапазоне внешних воздействий. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия, относительная влажность воздуха достигает 98 процентов при температуре плюс 25 градусов Цельсия. Изделие сохраняет характеристики при атмосферном давлении от 1,33 на 10 в минус четвёртой степени Па до 50,6 на 10 в четвёртой степени Па.

Конструкция разъёма обеспечивает устойчивость к механическим нагрузкам: синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц при ускорении до 30 g, многократные удары с ускорением до 150 g при длительности импульса от 1 до 5 мс, а также однократные удары с ускорением до 1000 g при длительности от 0,1 до 2 мс. Ресурс соединителя составляет не менее 500 циклов сочленения-расчленения, наработка на отказ — не менее 1000 часов.

Маркировка и комплектация

Обозначение 2РТТ40КПН16В расшифровывается следующим образом: 2РТТ — серия разъёмов, 40 — условный размер корпуса, К — корпус кабельный, П — патрубок прямой, Н — гайка для неэкранированного кабеля, 16 — количество контактов, В — всеклиматическое исполнение. Буква Г в полном обозначении указывает на тип контактов «гнёзда».

Разъём имеет негерметичное исполнение с пылебрызгозащитой и оснащён уплотнительной втулкой для кабельного ввода. Изделие поставляется как самостоятельная единица и предназначено для монтажа на кабель с последующей пайкой проводников к контактным хвостовикам.
