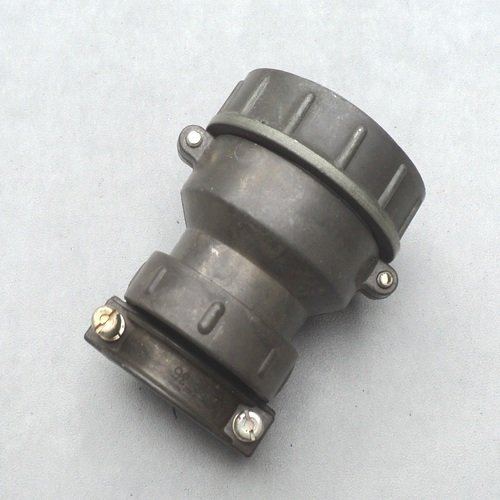

Назначение соединителя 2РТТ40КПН16В

Цилиндрический низкочастотный электрический соединитель 2РТТ40КПН16В относится к серии 2РТТ40 и предназначен для работы в цепях постоянного и переменного токов частотой до 3 МГц при максимальном напряжении 850 В (амплитудное значение). Изделие выполнено во всеклиматическом исполнении и используется как кабельная розетка для объемного монтажа с резьбовой фиксацией. Основная сфера применения — приборы и оборудование, где требуется надежное электрическое соединение в сложных условиях эксплуатации, включая воздействие вибрации, повышенной влажности, пыли и брызг, а также значительных перепадов температуры.

Соединитель рассчитан на эксплуатацию в составе радиоэлектронной аппаратуры, промышленных систем управления, измерительных комплексов и другого оборудования, к разъемным соединениям которого предъявляются повышенные требования по стойкости к внешним воздействиям. Всеклиматическое исполнение допускает применение изделия в различных климатических зонах без дополнительной защиты от факторов окружающей среды на уровне, предусмотренном конструкцией.

Конструктивные особенности и технические характеристики

Соединитель 2РТТ40КПН16В выполнен в негерметичном, теплостойком, тропикоустойчивом и пылебрызгозащищенном исполнении. Резьбовая фиксация обеспечивает механическую стабильность сочленения и защиту от самопроизвольного расчленения при вибрационных нагрузках. Корпусные элементы рассчитаны на многократные циклы соединения и разъединения.

Контактная группа

Изделие оснащено 16 контактами. Из них 14 контактов имеют диаметр 1,5 мм, а 2 контакта — диаметр 2,5 мм. Материал контактов — серебро, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение заявленного ресурса.

• Сопротивление контакта диаметром 1,5 мм — не более 2,5 мОм
• Сопротивление контакта диаметром 2,5 мм — не более 1 мОм
• Сопротивление изоляции — не менее 5000 МОм

Электрические параметры

Максимальный рабочий ток составляет 20 А на контакты диаметром 1,5 мм и 35 А на контакты диаметром 2,5 мм. Общая допустимая токовая нагрузка на соединитель достигает 190 А при условии равномерного распределения по контактным парам в соответствии с их номинальными значениями.

Условия эксплуатации

• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия
• Вибрационные нагрузки: до 5000 Гц с ускорением 300 метров на секунду в квадрате (30 g)
• Минимальная наработка: 1000 часов
• Количество циклов сочленений-расчленений: не менее 500

Применение и монтаж

Соединитель 2РТТ40КПН16В предназначен для объемного монтажа, что предполагает подпайку проводников непосредственно к контактным хвостовикам. Такая схема подключения позволяет использовать изделие в составе жгутов и кабельных сборок с последующей заливкой или дополнительной герметизацией места разделки при необходимости.

Резьбовая фиксация ответной части обеспечивает плотное и контролируемое соединение, что особенно важно при эксплуатации в условиях механических воздействий. Изделие может применяться в аппаратуре, работающей в составе подвижных объектов, на производственных линиях с вибрационным фоном, а также в стационарных установках, требующих периодического обслуживания и быстрого разъединения цепей.

Тропикоустойчивое исполнение расширяет географию применения соединителя, допуская его использование в регионах с высокой влажностью и агрессивными атмосферными факторами. Пылебрызгозащищенное исполнение снижает риск попадания посторонних частиц и капель жидкости внутрь контактной зоны при соблюдении условий сочленения, предусмотренных конструкцией.

Благодаря сочетанию серебряных контактов, широкого температурного диапазона и высокой стойкости к вибрациям, соединитель подходит для ответственных узлов, где важна долговременная стабильность электрического контакта без регулярного технического обслуживания в пределах заявленной наработки.
