Назначение и область применения

Цилиндрический низкочастотный электрический соединитель 2РТТ40КПН16В предназначен для объемного монтажа и обеспечивает надежное разъемное соединение в электрических цепях постоянного и переменного тока. Устройство рассчитано на работу в цепях с частотой до 3 МГц и максимальным рабочим напряжением 850 В по амплитудному значению.

Изделие относится к категории 2РТТ40 и выполнено в негерметичном исполнении. Соединитель обладает теплостойкостью, тропикоустойчивостью и относится к всеклиматическому исполнению с индексом В, что подтверждает возможность его применения в сложных условиях эксплуатации, включая воздействие повышенной влажности, широкого диапазона температур и агрессивных атмосферных факторов.

Основная сфера применения — промышленное оборудование, электротехнические установки, аппаратура связи и контрольно-измерительные системы, где требуется стабильное соединение с высокой токовой нагрузкой и устойчивостью к механическим воздействиям.

Конструктивные особенности и контакты

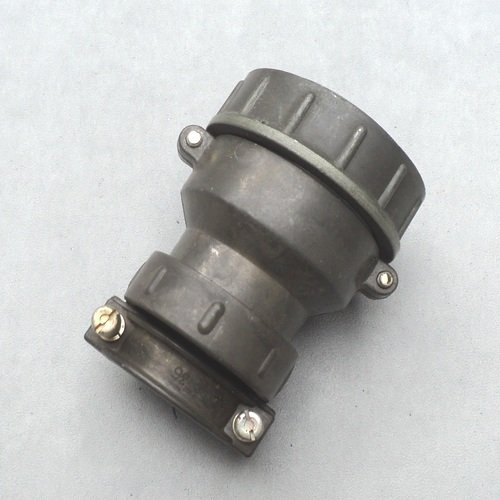

Соединитель представляет собой кабельную розетку с резьбовой фиксацией, обеспечивающей плотное и виброустойчивое сочленение с ответной частью. Корпус выполнен из материалов, рассчитанных на длительную эксплуатацию в составе электрических цепей.

Контактная группа включает 16 контактов, распределенных следующим образом:

• 14 контактов диаметром 1,5 мм;
• 2 контакта диаметром 2,5 мм.

Материал контактов — серебро, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение всего срока службы. Сопротивление контакта не превышает 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм. Данные значения гарантируют минимальные потери энергии в местах соединения.

Технические характеристики

Электрические параметры соединителя рассчитаны на значительные токовые нагрузки при сохранении высокой изоляционной стойкости:

• максимальный ток на контакт диаметром 1,5 мм — 20 А;
• максимальный ток на контакт диаметром 2,5 мм — 35 А;
• общая токовая нагрузка — до 190 А;
• сопротивление изоляции — не менее 5000 МОм;
• рабочая температура — от минус 60 до плюс 100 градусов Цельсия.

Надежность и ресурс

Соединитель 2РТТ40КПН16В рассчитан на эксплуатацию в условиях интенсивных механических воздействий. Конструкция выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, что соответствует 30 g, а также механические удары многократного действия.

Изделие рассчитано на 500 циклов сочленений-расчленений без потери эксплуатационных характеристик. Минимальная наработка составляет 1000 часов. Срок сохраняемости — 15 лет, что подтверждает надежность соединителя при длительном хранении и последующей эксплуатации.

Артикул изделия: 6371. Год выпуска: 2023.
