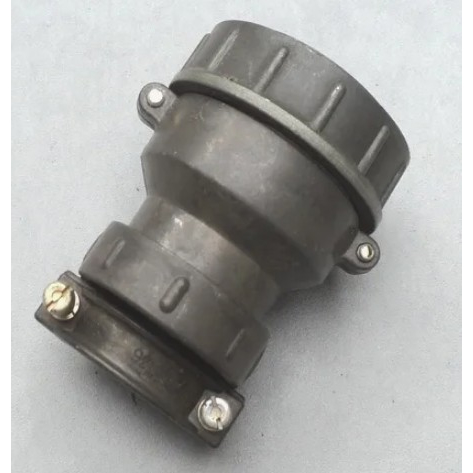

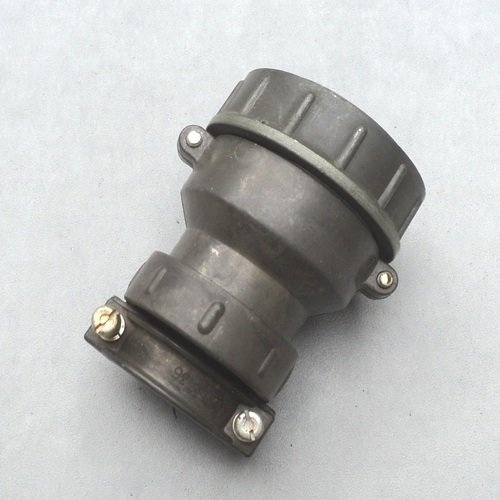

Назначение соединителя 2РТТ40КПН16В

Цилиндрический низкочастотный электрический соединитель 2РТТ40КПН16В предназначен для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, промышленного оборудования и измерительных комплексов. Изделие рассчитано на работу при частоте до 3 МГц и максимальном напряжении 850 В (амплитудное значение). Благодаря всеклиматическому исполнению соединитель сохраняет работоспособность в широком диапазоне внешних условий и допускает применение в аппаратуре ответственного назначения.

Соединитель относится к группе негерметичных разъёмов с резьбовой фиксацией ответной части. Фиксация резьбовым соединением обеспечивает стабильное положение контактов при вибрационных и ударных нагрузках, исключая самопроизвольное расчленение. Конструкция предусматривает объёмный монтаж методом пайки, что упрощает установку в аппаратуру с традиционной технологией сборки.

Подтверждённые особенности конструкции

• Количество контактов — 16.
• Распределение контактов по диаметрам: 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.
• Сопротивление контакта — не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм.
• Максимальный рабочий ток на контакт — 20 А для контактов 1,5 мм и 35 А для контактов 2,5 мм.
• Общая токовая нагрузка соединителя — до 190 А.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — 500 циклов.
• Срок хранения — 15 лет.

Соединитель относится к теплостойким и тропикоустойчивым изделиям. Это позволяет использовать его в условиях повышенной влажности и при воздействии температур, характерных для различных климатических зон. Всеклиматическое исполнение подтверждает пригодность изделия для эксплуатации вне отапливаемых помещений и в аппаратуре, размещаемой на подвижных объектах.

Условия эксплуатации

Рабочий диапазон температур соединителя составляет от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет заявленные электрические параметры и механическую прочность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, что соответствует перегрузке до 30 g. Конструкция также рассчитана на воздействие механических ударов, характерных для аппаратуры транспортного и промышленного назначения.

Резьбовая фиксация в сочетании с указанной виброустойчивостью позволяет применять соединитель в аппаратуре, подверженной постоянным механическим воздействиям. Стабильность контактного соединения обеспечивается не только геометрией контактов, но и усилием, создаваемым резьбовым сочленением корпусных частей.

Применение

Соединитель 2РТТ40КПН16В используется в составе низкочастотных трактов, цепей питания и сигнальных линий радиоэлектронной аппаратуры. Диапазон рабочих напряжений и токов позволяет применять изделие в силовых цепях, где требуется передача значительной суммарной мощности при ограниченных габаритах разъёма. Наличие контактов двух диаметров даёт возможность разделить силовые и сигнальные линии внутри одного соединителя.

Тропикоустойчивое исполнение делает соединитель пригодным для аппаратуры, эксплуатируемой в морских и прибрежных зонах, на промышленных объектах с агрессивной атмосферой, а также в системах связи и управления, размещаемых вне герметичных отсеков. Резьбовая фиксация упрощает обслуживание и замену кабельных сборок при сохранении высокой надёжности контакта.
