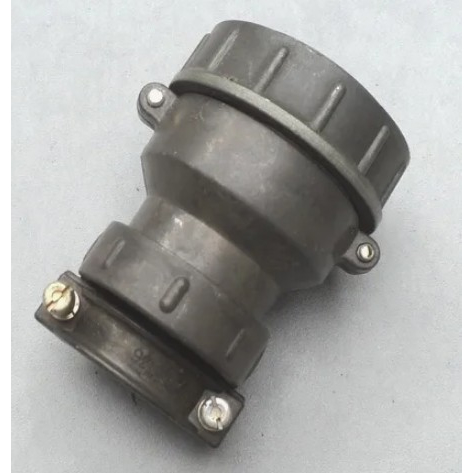

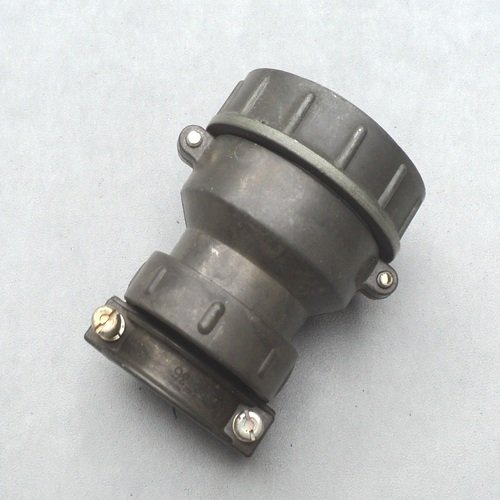

Назначение соединителя 2РТТ40КПН16В

Цилиндрический низкочастотный электрический соединитель 2РТТ40КПН16В предназначен для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, промышленного оборудования, контрольно-измерительных комплексов и систем связи. Устройство обеспечивает разъемное соединение кабельных и приборных трасс с высокой механической устойчивостью и стабильностью электрических параметров в условиях всеклиматического применения.

Соединитель относится к серии 2РТТ40 и реализован в негерметичном исполнении с резьбовой фиксацией сочленяемых частей. Теплостойкая и тропикоустойчивая конструкция позволяет использовать изделие в аппаратуре, эксплуатируемой в жестких климатических условиях, включая повышенную влажность, значительные перепады температур и воздействие соляного тумана.

Монтаж контактов выполняется объемным способом пайкой, что обеспечивает надежность электрического соединения и ремонтопригодность при замене отдельных проводников. Применение в цепях с частотой до 3 МГц расширяет область использования соединителя за пределы чисто низкочастотной аппаратуры и допускает работу в составе устройств с импульсными и модулированными сигналами.

Подтвержденные особенности и технические характеристики

Изделие рассчитано на максимальное рабочее напряжение до 850 В амплитудного значения, что допускает его применение в силовых и сигнальных цепях с повышенным уровнем напряжения. Контактная группа включает 16 контактов с дифференцированной токовой нагрузкой и сопротивлением, оптимизированным под каждый диаметр.

Состав контактной группы

• 14 контактов диаметром 1,5 мм — сопротивление контакта не более 2,5 мОм, рабочий ток до 20 А на контакт;
• 2 контакта диаметром 2,5 мм — сопротивление контакта не более 1 мОм, рабочий ток до 35 А на контакт.

Суммарная допустимая токовая нагрузка по всем контактам достигает 190 А, что позволяет использовать соединитель в энергонасыщенных узлах аппаратуры без риска перегрева контактных пар при длительной работе.

Электрические параметры и надежность

• Сопротивление изоляции — не менее 5000 МОм;
• Максимальная рабочая частота — 3 МГц;
• Минимальная наработка — 1000 часов;
• Срок сохраняемости — 15 лет;
• Количество циклов сочленений-расчленений — не менее 500.

Высокое сопротивление изоляции минимизирует токи утечки между соседними контактами и на корпус, что особенно важно при работе с маломощными сигнальными цепями и в условиях повышенной влажности. Заявленный ресурс коммутационных циклов подтверждает износостойкость контактных поверхностей и резьбового механизма фиксации.

Условия эксплуатации и область применения

Соединитель сохраняет работоспособность в расширенном диапазоне внешних воздействующих факторов, характерных для всеклиматического исполнения. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия, что обеспечивает функционирование изделия как в условиях Крайнего Севера, так и в тропических регионах.

Изделие выдерживает повышенную относительную влажность до 98 процентов при температуре плюс 40 градусов Цельсия без снижения электрических характеристик ниже паспортных значений. Работоспособность сохраняется при пониженном атмосферном давлении до 1,3 умноженное на 10 в минус четвертой степени Па, что допускает применение соединителя в бортовой аппаратуре и высотном оборудовании.

Устойчивость к механическим воздействиям

• Синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g);
• Стойкость к механическим ударам одиночного и многократного действия;
• Сохранение целостности резьбового соединения при вибрационных нагрузках, передающихся через кабельные жгуты.

Высокая вибропрочность и ударостойкость позволяют устанавливать соединитель 2РТТ40КПН16В непосредственно на подвижные узлы оборудования, в транспортные средства и на объекты с повышенным уровнем механических нагрузок. Резьбовая фиксация исключает самопроизвольное расчленение при тряске и вибрации, а конструкция контактных пар сохраняет стабильное переходное сопротивление при многократных механических воздействиях.

Изделие применяется в составе силовых распределительных устройств, систем электропитания, аппаратуры промышленной автоматики, испытательных стендов и телекоммуникационного оборудования, где требуется комбинация высокой токовой нагрузки, механической прочности и всеклиматической стойкости.
