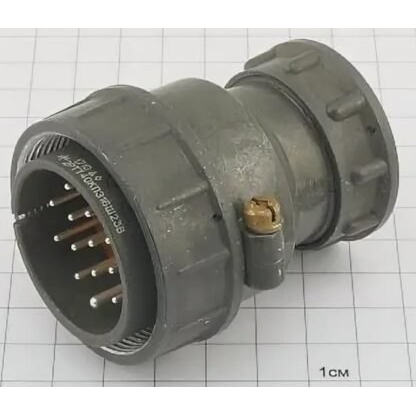

2РТТ40КПН16Ш23В — это кабельная вилка, являющаяся современной заменой устаревшему соединителю ШР40П16ЭГ2. Она относится к серии теплостойких, пылебрызгозащищенных цилиндрических разъемов 2РТТ нормальных габаритов для ручного соединения.

Назначение

Разъем предназначен для работы в электрических цепях постоянного и переменного тока с токовой нагрузкой до 20 А на контакт (диаметр 1,5 мм) или 35 А (диаметр 2,5 мм), общей нагрузкой до 190 А и напряжением до 700 В (амплитудное 850 В). Метод монтажа — пайка, покрытие контактов — серебро, сочленение резьбовое с одношпоночной поляризацией.​

Расшифровка обозначения

• 2РТТ — теплостойкий, пылебрызгозащищенный цилиндрический разъем нормальных габаритов.

• 40 — условный размер корпуса.

• КПН — кабельная вилка с прямым патрубком и гайкой.

• 16 — 16 контактов.

• Ш23 — шаг контактов 2,3 мм.

• В — всеклиматическое исполнение.​

Технические характеристики

Соединитель негерметичный, для внутреннего объемного монтажа экранированным или неэкранированным кабелем. Сопротивление изоляции не менее 5000 МОм, количество сочленений-расчленений — 500, минимальная наработка — 1000 часов.​

Климатические параметры

Рабочая температура от -60 до +100 °С (смена до +180 °С с учетом перегрева контактов), повышенная влажность до 98% при +40 °С, пониженное давление до 1,3×10⁻⁴ Па. Срок сохраняемости — 15 лет.
