Назначение и область применения

Кабельная вилка 2РТТ40КПН16Ш23В относится к серии теплостойких пылебрызгозащищённых цилиндрических соединителей 2РТТ нормальных габаритов. Изделие предназначено для надёжного соединения электрических цепей переменного и постоянного тока в условиях, где требуется защита от пыли, брызг и воздействия экстремальных температур. Рабочий диапазон составляет от минус 60 до плюс 100 градусов Цельсия, что позволяет использовать соединитель во всеклиматическом исполнении.

Соединитель рассчитан на токовую нагрузку до 20 А на контакт диаметром 1,5 мм и до 35 А на контакт диаметром 2,5 мм. Максимальное рабочее напряжение достигает 700 В, амплитудное значение — 850 В. Общая токовая нагрузка вилки составляет до 190 А, что обеспечивает стабильную передачу электрической энергии в силовых и сигнальных цепях.

Основные сферы применения включают промышленное оборудование, авиационную технику, специальные транспортные средства и стационарные установки наружного и внутреннего размещения. Соединитель используется там, где предъявляются повышенные требования к механической прочности, герметичности и устойчивости к внешним воздействиям.

Конструктивные особенности

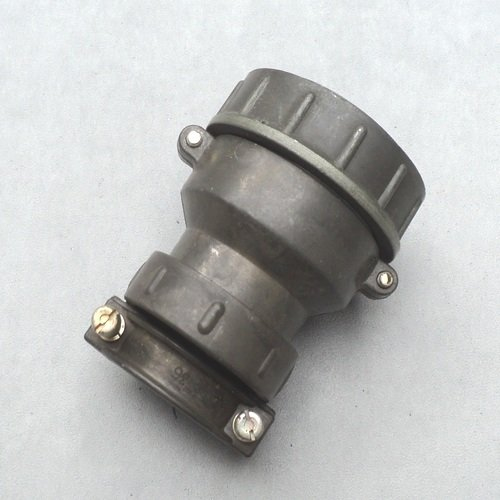

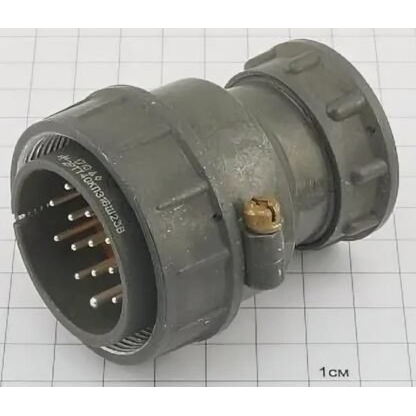

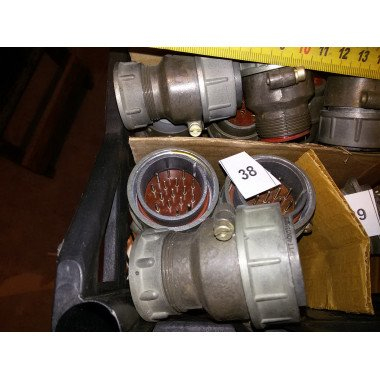

Вилка 2РТТ40КПН16Ш23В выполнена в корпусе условного размера 40 с прямым патрубком и гайкой, что подтверждается обозначением КПН в маркировке. Конструкция предусматривает резьбовое соединение с ответной частью и одношпоночную поляризацию корпусов, исключающую неправильное сочленение. Монтаж контактов осуществляется методом пайки, что обеспечивает надёжное и долговременное соединение проводников.

Вилка содержит 16 контактов со следующим сочетанием:

• 14 контактов диаметром 1,5 мм
• 2 контакта диаметром 2,5 мм

Данная комбинация обозначается в маркировке сочетанием 23. Все контакты имеют серебряное покрытие, которое улучшает проводимость и защищает поверхность от окисления. Допускается монтаж как экранированным, так и неэкранированным кабелем, что расширяет возможности применения изделия в различных схемах подключения.

Для ориентирования при сочленении и расчленении вилка может комплектоваться дополнительными элементами, обеспечивающими удобство работы в ручном режиме. Резьбовое соединение гарантирует плотное прилегание контактных пар и надёжную фиксацию при вибрационных нагрузках.

Технические характеристики

• Максимальное напряжение: 700 В (амплитудное значение 850 В)
• Ток на контакт диаметром 1,5 мм: 20 А
• Ток на контакт диаметром 2,5 мм: 35 А
• Общая токовая нагрузка: до 190 А
• Сопротивление изоляции: не менее 5000 МОм
• Количество сочленений: 500 циклов
• Наработка: не менее 1000 часов
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия
• Ударостойкость: 1500 метров в секунду в квадрате (150g)

Показатель сопротивления изоляции не менее 5000 МОм подтверждает высокие диэлектрические свойства разделительных элементов. Ресурс в 500 циклов сочленений, а также наработка не менее 1000 часов обеспечивают длительный срок эксплуатации при регулярном использовании.

Ударостойкость на уровне 150g позволяет применять соединитель в оборудовании, подверженном резким механическим воздействиям и ударным нагрузкам. Температурный диапазон от минус 60 до плюс 100 градусов Цельсия подтверждает устойчивость изделия к климатическим перепадам и нагреву в процессе работы.

Совместимость и замена

Изделие 2РТТ40КПН16Ш23В является современной заменой устаревшей кабельной вилке ШР40П16ЭГ2. Применение данного соединителя обеспечивает аналогичные функции при сохранении совместимости по посадочным и присоединительным параметрам с оборудованием, где ранее использовалась модель ШР40П16ЭГ2.

Замена не требует изменения монтажных схем и способов подключения кабеля. Вилка сохраняет прежнюю конструкцию корпуса условного размера 40, контактную схему из 16 контактов и резьбовой способ фиксации, что упрощает переход на обновлённое исполнение. Применение изделия в качестве замены подтверждено обозначением в названии и маркировке.

Соединитель может использоваться как составная часть разъёмного соединения в цепях питания и управления, обеспечивая передачу электрического сигнала и силового тока в соответствии с заявленными параметрами по напряжению и току. Артикул изделия — 6379.

Итоговые особенности

• Категория: 2РТТ40
• Тип: кабельная вилка с прямым патрубком и гайкой
• Контактная группа: 16 контактов (14 штук диаметром 1,5 мм и 2 штуки диаметром 2,5 мм)
• Покрытие контактов: серебро
• Монтаж: пайка
• Соединение: резьбовое с одношпоночной поляризацией
• Защита: пылебрызгозащищённое исполнение
• Температурный режим: от минус 60 до плюс 100 градусов Цельсия
• Замена: ШР40П16ЭГ2
