Назначение и область применения

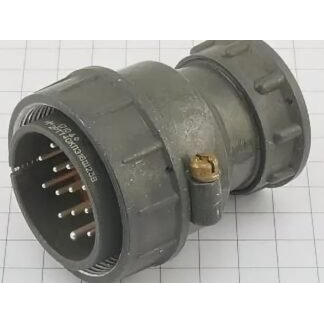

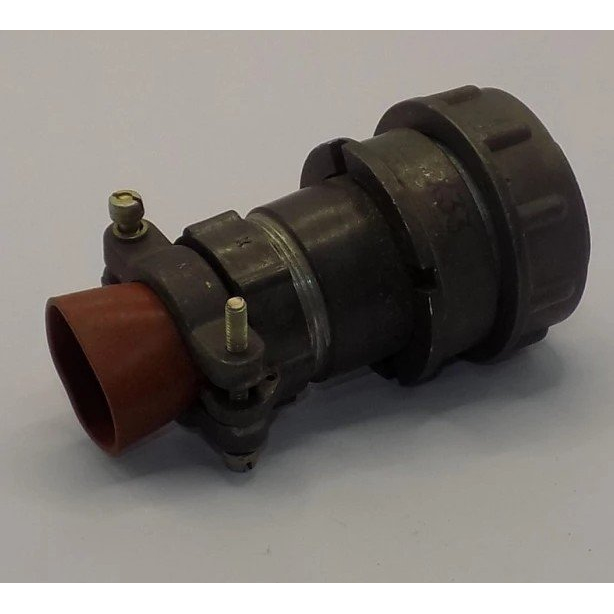

Кабельная вилка 2РТТ40КПН16Ш23В производства АО «Завод Элекон» с приемкой «5» представляет собой цилиндрический низкочастотный пылебрызгозащищенный соединитель серии 2РТТ. Изделие предназначено для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Соединитель рассчитан на эксплуатацию в жестких условиях и относится к всеклиматическому исполнению, что подтверждается рабочим диапазоном температур от минус 60 до плюс 100 градусов Цельсия, стойкостью к относительной влажности 98 процентов при температуре плюс 25 градусов Цельсия и способностью выдерживать пониженное и повышенное атмосферное давление в пределах от 1,33 на 10 в минус четвертой степени до 50,6 на 10 в четвертой степени паскалей.

Соединитель применяется для надежного разъемного соединения электрических цепей в аппаратуре, эксплуатируемой при значительных механических нагрузках. Изделие выдерживает вибрационные воздействия в диапазоне частот от 1 до 5000 герц с ускорением до 30 g, акустические шумы интенсивностью до 170 децибел и многократные ударные нагрузки с ускорением до 1000 g. Конструкция обеспечивает взаимосочленение с блочными розетками типа 2РТ-А, ШР и их аналогами, что расширяет возможности применения в составе ранее выпускавшегося и вновь разрабатываемого оборудования.

Конструктивные особенности

Соединитель выполнен в условном размере корпуса 40 и оснащен 16 контактами, из которых 14 контактов штыревого типа имеют диаметр 1,5 мм, а 2 контакта штыревого типа — диаметр 2,5 мм. Контактные элементы изготовлены из латуни и имеют серебряное покрытие, обеспечивающее стабильно низкое переходное сопротивление: не более 2,5 миллиома для контактов диаметром 1,5 мм и не более 1,0 миллиома для контактов диаметром 2,5 мм.

Корпус вилки изготовлен из алюминиевого сплава А-22 с оксидированием, что придает поверхности характерный серый цвет и повышает коррозионную стойкость. Изолятор выполнен из черного бакелита, обладающего высокими диэлектрическими свойствами и устойчивостью к температурным воздействиям. Сочленение с ответной частью осуществляется резьбовым способом с шагом резьбы M45 на 1,5 мм. Для исключения неправильной стыковки предусмотрена одношпоночная поляризация.

Монтаж проводов к контактам производится методом пайки. Габаритные размеры изделия составляют 87 на 52,5 на 63 мм, масса — 152 грамма. Приемка «5» означает соответствие изделия требованиям военной приемки и приемки заказчика по нормам технических условий ГЕ0.364.120 ТУ.

Электрические параметры и надежность

Соединитель рассчитан на значительные токовые нагрузки. Допустимый рабочий ток составляет до 20 ампер на каждый контакт диаметром 1,5 мм и до 35 ампер на каждый контакт диаметром 2,5 мм. При этом суммарная токовая нагрузка на разъем не должна превышать 190 ампер. Такие характеристики позволяют использовать вилку в силовых цепях, цепях управления и сигнальных линиях с повышенными требованиями к проводимости.

Надежность изделия подтверждается следующими показателями:

• ресурс — 500 циклов сочленения и расчленения;
• минимальная наработка — 1000 часов;
• срок хранения — до 15 лет.

Сочетание серебряного покрытия контактов, резьбового сочленения и пылебрызгозащищенного исполнения обеспечивает стабильность электрических параметров при длительной эксплуатации в условиях запыленности, повышенной влажности и воздействия агрессивных сред.

Технические характеристики

Соединитель 2РТТ40КПН16Ш23В Элекон «5» имеет артикул 50800 и относится к категории 2РТТ40. Изделие выпущено в 2015 году. Производитель — АО «Завод Элекон». Страна производства — Россия.
