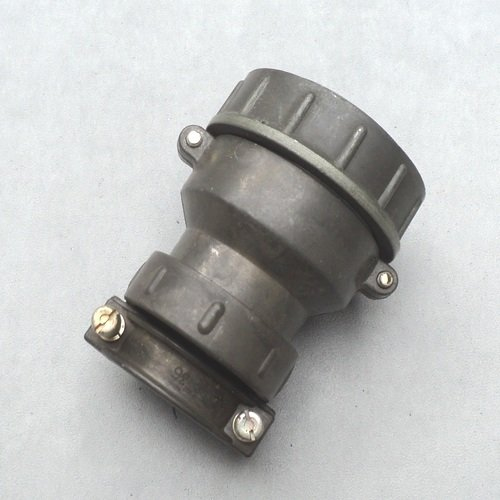

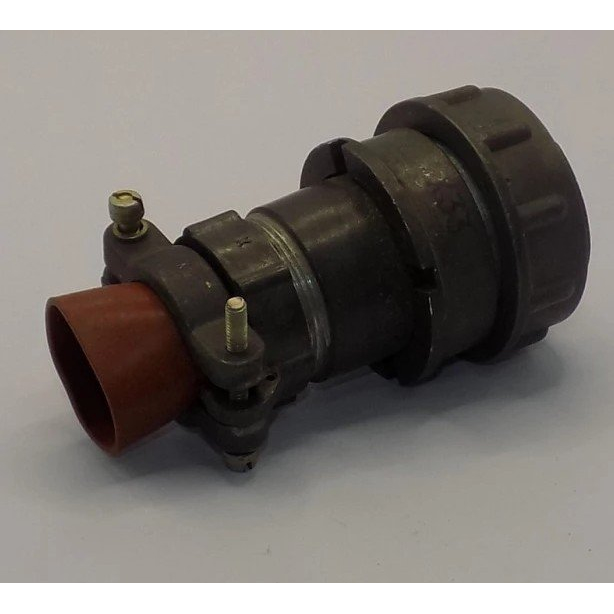

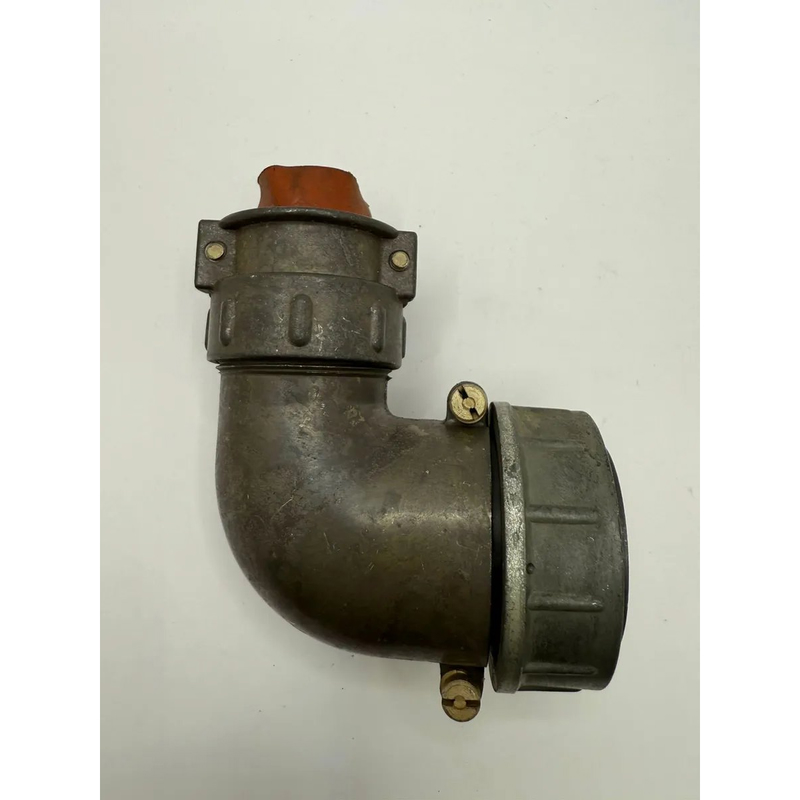

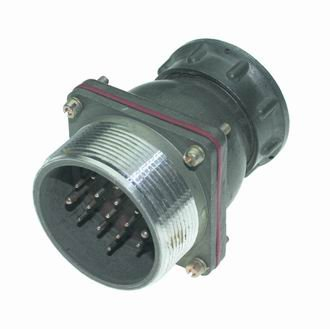

2РТТ40КПН16Ш23В «5» — это российский цилиндрический низкочастотный соединитель (вилка кабельная) из серии 2РТТ, изготавливающийся в соответствии с ТУ ГЕ0.364.120 (АШДК.434410.060ТУ). Буква «5» в обозначении обычно указывает вид приемки по ОТК (например, вариант внутреннего контроля завода‑производителя).

Назначение и условия применения

Соединитель предназначен для работы в электрических цепях постоянного и переменного тока (вплоть до амплитуды напряжения 850 В) в аппаратурах общего и специального назначения, в том числе в усложнённых климатических условиях. Исполнение «В» — всеклиматическое, с рабочим диапазоном температур от минус 60 до плюс 100 °С, допускает высокую влажность (до 98% при 25 °С) и перепады атмосферного давления.

Конструкция и электрические параметры

• Тип: цилиндрический низкочастотный соединитель, часть серии 2РТТ, корпус условного размера 40.

• Количество контактов: 16 шт.; из них 14 штыревых контактов диаметром 1,5 мм и 2 штыря диаметром 2,5 мм.

• Материал контактов — латунь с серебряным покрытием (Ag), что обеспечивает хороший контакт и устойчивость к окислению.

• Сопротивление контактов не более 2,5 мОм (для Ø 1,5 мм) и 1,0 мОм (для Ø 2,5 мм), сопротивление изоляции не менее 1000 МОм.

• Максимальный рабочий ток на контакт — до 20 А при Ø 1,5 мм и до 35 А при Ø 2,5 мм, общий ток на разъем до 190 А.

Механические и монтажные особенности

• Корпус выполнен из алюминиевого сплава А‑22, с оксидированным покрытием и серым цветом, форма корпуса — кабельный, с прямым патрубком и гайкой для неэкранированного кабеля (обозначения «К», «П», «Н»).

• Монтаж электрический — пайка, механический монтаж — объемный, фиксация сочленения — резьбовая (гайка с резьбой М45×1,5 мм).

• Разъем теплостойкий, пылебрызгозащищенный, без герметичности, допускает ручное соединение/разъединение порядка 500 циклов.

Условное обозначение

• 2РТТ — тип разъема (теплостойкий, пылебрызгозащищенный цилиндрический, нормальных габаритов).

• 40 — условный размер корпуса; «К» — кабельный корпус; «П» — прямой патрубок; «Н» — гайка для неэкранированного кабеля; «16» — число контактов; «Ш23» — штыревая вилка с сочетанием 14×1,5 мм и 2×2,5 мм; «В» — всеклиматическое исполнение.
