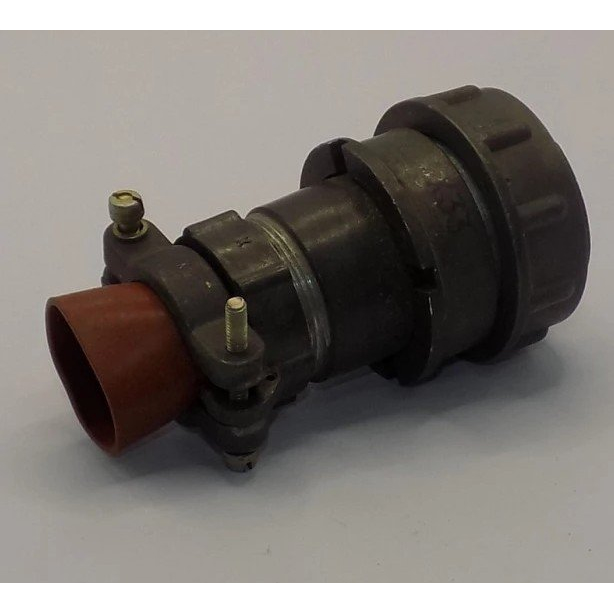

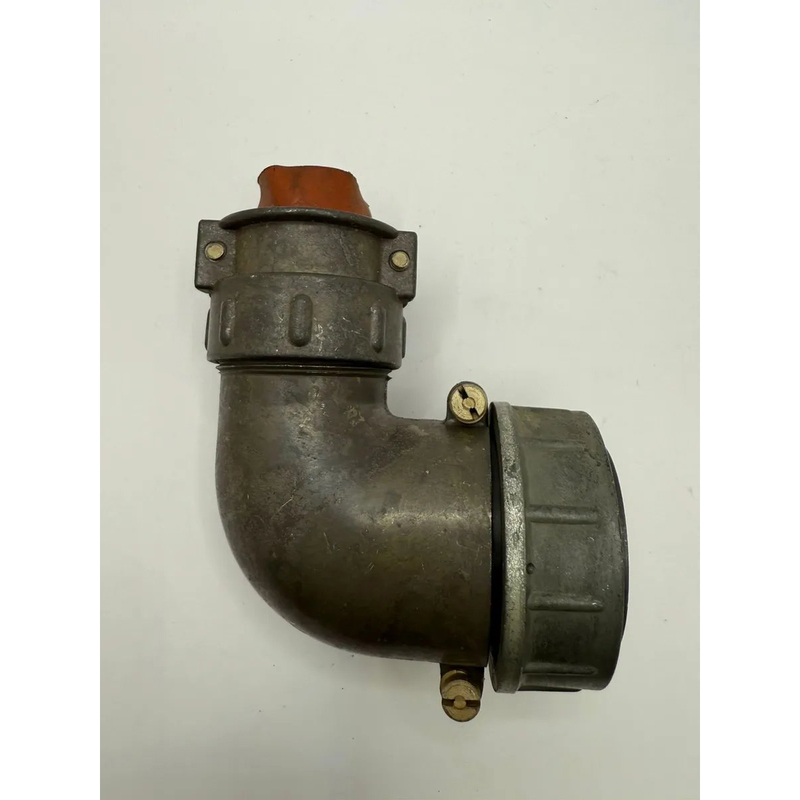

Разъём 2РТТ40КПН16Ш23В (Э) относится к серии теплостойких пылебрызгозащищённых цилиндрических низкочастотных соединителей отечественного производства, предназначенных для соединения цепей постоянного и переменного тока в различных электро‑, радио‑ и измерительных устройствах.

Назначение и тип конструкции

• Разъём предназначен для внутреннего (объемного) монтажа, используется в электрических цепях с достаточно высокой токовой нагрузкой и рабочим напряжением.

• Это цилиндрический низкочастотный соединитель с ручным сочленением, резьбовой фиксацией и всеклиматическим исполнением.

Расшифровка обозначения (2РТТ40КПН16Ш23В)

• 2РТТ – серия разъёма (теплостойкий, пылебрызгозащищённый, цилиндрический, нормальных габаритов).

• 40 – условный размер корпуса.

• КПН – кабельный корпус, прямой патрубок, гайка для неэкранированного кабеля (буква Э после марки указывает модификацию с гайкой для экранированного кабеля).

• 16 – количество контактов.

• Ш – вилка (выдвижная часть со штыревыми контактами).

• 23 – условное сочетание контактов (размеры и распределение по диаметрам).

• В – всеклиматическое исполнение (работа в широком диапазоне температур и влажности).

Электрические и эксплуатационные параметры

• Максимальное рабочее напряжение – до 850 В (амплитудное значение), при питании постоянным или переменным током низкой частоты.

• Максимальный ток на контакт:

  • контакты диаметром 1,5 мм – до 20 А ,

  • контакты диаметром 2,5 мм – до 35 А ; суммарный ток на разъём может достигать порядка 190–200 А в зависимости от нагрузки по цепям.

• Интервал рабочих температур – примерно от −60 °C до +100 °C , разъём рассчитан на всеклиматическое исполнение с повышенной влажностью и пониженным атмосферным давлением.

• Сопротивление изоляции в нормальных условиях – не менее 1000 МОм , что обеспечивает высокую надёжность развязки цепей.

Конструкционные особенности

• Контакты выполнены из латуни с покрытием серебром (Ag) , имеют круглую форму и диаметры 1,5 и 2,5 мм в соотношении 14 шт. и 2 шт. соответственно.

• Изолятор выполнен из бакелита , чёрного цвета, корпус – из алюминиевого сплава А‑22 , с оксидным покрытием серого цвета.

• Фиксация соединения – резьбовая , поляризация корпуса – одношпоночная; предусмотрена ориентация по пазу и уплотнительная втулка, но полной герметизации (как в герморазъёмах) у этой модификации нет.

Монтаж и ресурс

• Монтаж – объемный, электрический соединение – пайка проводов к контактам.

• Ресурс по сочленению‑расчленению – порядка 500 циклов , минимальная наработка – не менее 1000 часов в нормальных условиях эксплуатации.
