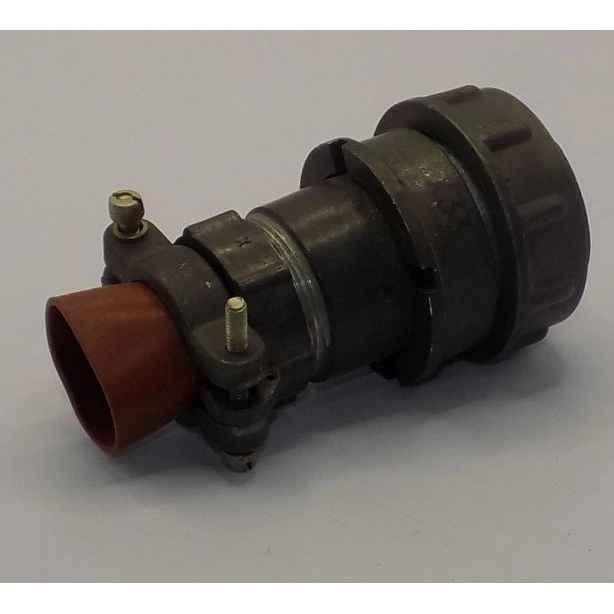

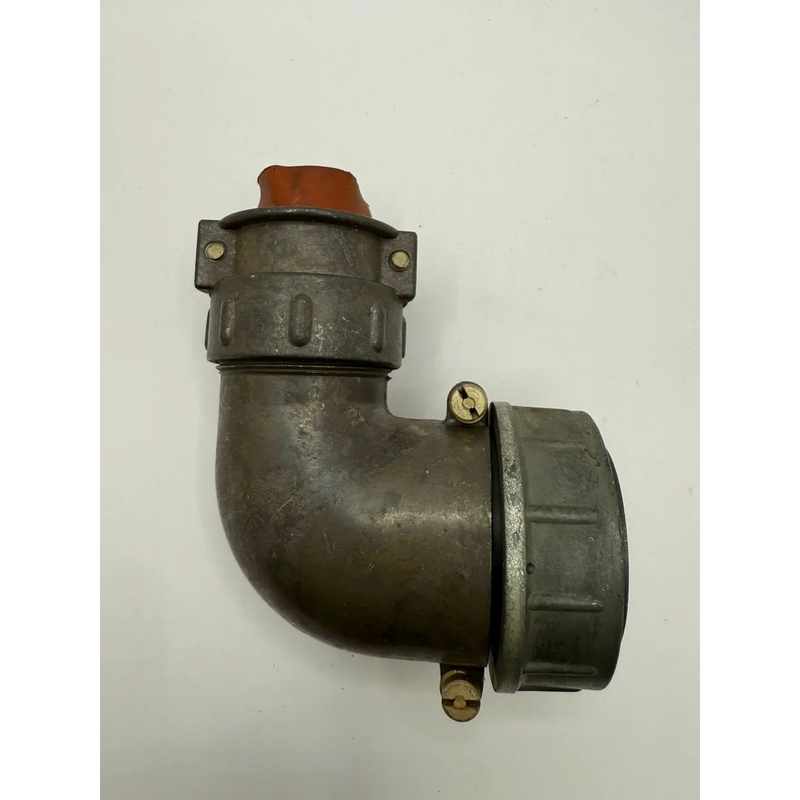

2РТТ40КПН16Ш23В(Э) — это стандартный цилиндрический низкочастотный электрический соединитель серии 2РТТ, выполненный по техническим условиям ГЕ0.364.120 ТУ (ранее АШДК.434410.060 ТУ). Используется для пылебрызгозащищённого соединения кабельных и аппаратных цепей в электро‑ и радиооборудовании общего назначения, в том числе во взаимосвязях блоков аппаратуры.

Расшифровка обозначения

• 2РТТ — тип разъёма: теплостойкий, пылебрызгозащищённый, цилиндрический, низкочастотный.

• 40 — условный размер корпуса (габаритный диапазон 16–60, 40 соответствует одному из средних типоразмеров).

• КПН — кабельный соединитель, с прямым патрубком (П) и гайкой, предназначенной для неэкранированного кабеля (Н) ; вариант (Э) означает модификацию с гайкой для экранированного кабеля.

• 16 — количество контактов в разъёме.

• Ш23 — часть соединителя: Ш — вилка кабельная; 23 — условное обозначение сочетания контактов (14 штырей Ø 1,5 мм и 2 штыря Ø 2,5 мм).

• В — всеклиматическое исполнение (работа в широком диапазоне климатических условий).

Основные технические параметры

• Максимальное рабочее напряжение — до 850 В (амплитудное значение).

• Рабочий ток на контакт : примерно до 20 А для контактов Ø 1,5 мм и до 35 А для Ø 2,5 мм; суммарный ток разъёма порядка 190 А.

• Сопротивление контакта : не более 2,5 мОм для Ø 1,5 мм и 1,0 мОм для Ø 2,5 мм.

• Сопротивление изоляции — не менее 500–1000 МОм в нормальных условиях.

• Диапазон рабочих температур — ориентировочно от −60 до +100 °C, в зависимости от конкретных ТУ.

• Климатическое исполнение В — допускает значительные перепады температуры, повышенную влажность и пониженное атмосферное давление.

Конструкция и исполнение

• Корпус — алюминиевый сплав, обычно с оксидным покрытием серого цвета, тип кабельного соединителя.

• Контакты — штыревые, круглые, из латуни с серебряным покрытием, частично извлекаемые, что упрощает ремонт и замену.

• Монтаж: механический — объёмный (внутренний монтаж), электрический — пайка проводов непосредственно в контактные втулки.

• Соединение с розеткой обеспечивается резьбовой накидной гайкой (M45×1,5 мм), фиксирующей положение и обеспечивающей пылебрызгозащиту.

Условия эксплуатации и надёжность

• Соединитель рассчитан на работу в электрических цепях постоянного и переменного тока; максимальная рабочая частота — до нескольких мегагерц (обычно до 3 МГц).

• Выдерживает вибрацию в диапазоне частот до 5000 Гц с ускорением до 30g, а также однократные и многократные ударные нагрузки (до нескольких сотен g).

• Ресурс — порядка 500 сочленений–расчленений, минимальная наработка — около 1000 часов; срок сохраняемости — до 15 лет при соблюдении условий хранения.
