Назначение и область применения

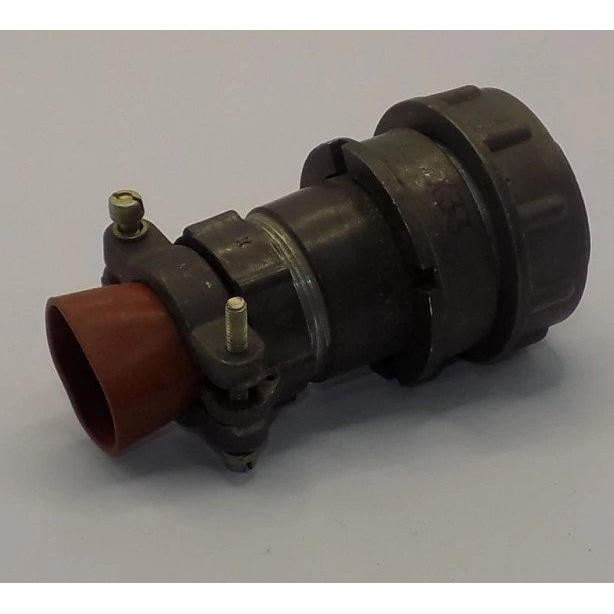

Кабельная вилка 2РТТ40КПН16Ш23В представляет собой цилиндрический низкочастотный электрический соединитель серии 2РТТ, предназначенный для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Устройство рассчитано на эксплуатацию при напряжении до 850 В и применяется для разъёмного соединения кабельной линии с блочной частью радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем электропитания.

Соединитель ориентирован на использование в составе стационарных и подвижных объектов, где требуется надёжный электрический контакт при значительных механических нагрузках. Конструкция вилки предусматривает сочленение с блочными розетками типов 2РТ-А или ШР, что обеспечивает совместимость с широким парком ответных частей, выпускаемых по действующим стандартам.

Конструктивные особенности

Вилка оснащена шестнадцатью штыревыми контактами, изготовленными из латуни с серебряным покрытием. Контактная группа разделена по токовой нагрузке:

• 14 контактов диаметром 1,5 мм — номинальный ток до 20 А;
• 2 контакта диаметром 2,5 мм — номинальный ток до 35 А.

Такое сочетание позволяет в рамках одного соединителя обслуживать как сигнальные цепи, так и сильноточные линии питания без применения дополнительных разъёмов. Корпус выполнен из алюминиевого сплава с оксидным покрытием, имеет серый цвет и устойчив к воздействию внешних факторов. Прямой кабельный патрубок снабжён накидной гайкой и рассчитан на подключение неэкранированного кабеля. Габаритные размеры вилки составляют 87×52,5×63 мм.

Электрический монтаж и фиксация

Монтаж проводников к контактам осуществляется методом пайки, что обеспечивает стабильное переходное сопротивление и устойчивость к вибрационным нагрузкам. Механическое крепление — объёмное, с одношпоночной поляризацией, исключающей ошибочное сочленение вилки с ответной частью. Поляризационный ключ гарантирует однозначную ориентацию при стыковке и защищает контакты от повреждения.

Эксплуатационные параметры и стойкость

Соединитель сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 °C и имеет всеклиматическое исполнение, допускающее применение в условиях повышенной влажности, соляного тумана и плесневых грибов. Устройство выдерживает следующие виды механических воздействий:

• вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 30 g;
• акустические шумы с уровнем звукового давления до 170 дБ;
• многократные ударные воздействия с ускорением до 1000 g.

Сопротивление изоляции составляет 1000 МОм, что подтверждает высокое качество диэлектрических материалов и надёжное разделение цепей. Назначенный ресурс — 500 циклов сочленения и расчленения, достаточный для длительной эксплуатации оборудования в условиях периодического технического обслуживания.

Нормативная документация

Изделие соответствует требованиям ГОСТ или технических условий ГЕ0.364.120. Соответствие нормативной базе подтверждает пригодность соединителя для применения в составе аппаратуры ответственного назначения, включая устройства, работающие в жёстких условиях окружающей среды. Конструкция и материалы прошли типовые испытания, охватывающие климатические, механические и электрические режимы, заявленные в эксплуатационной документации.
