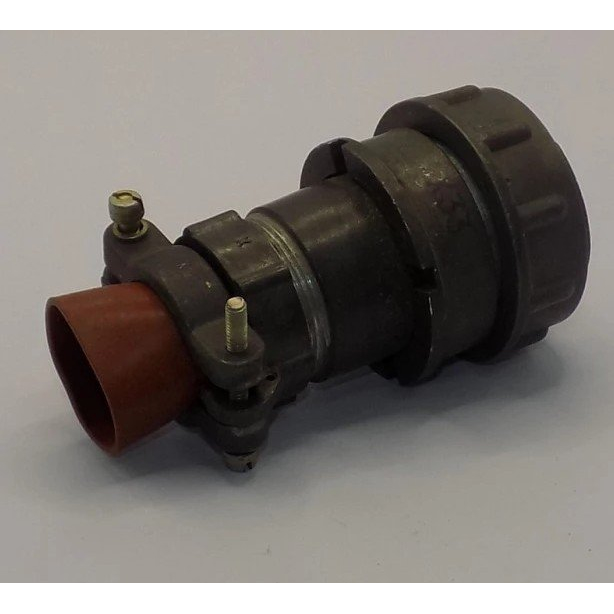

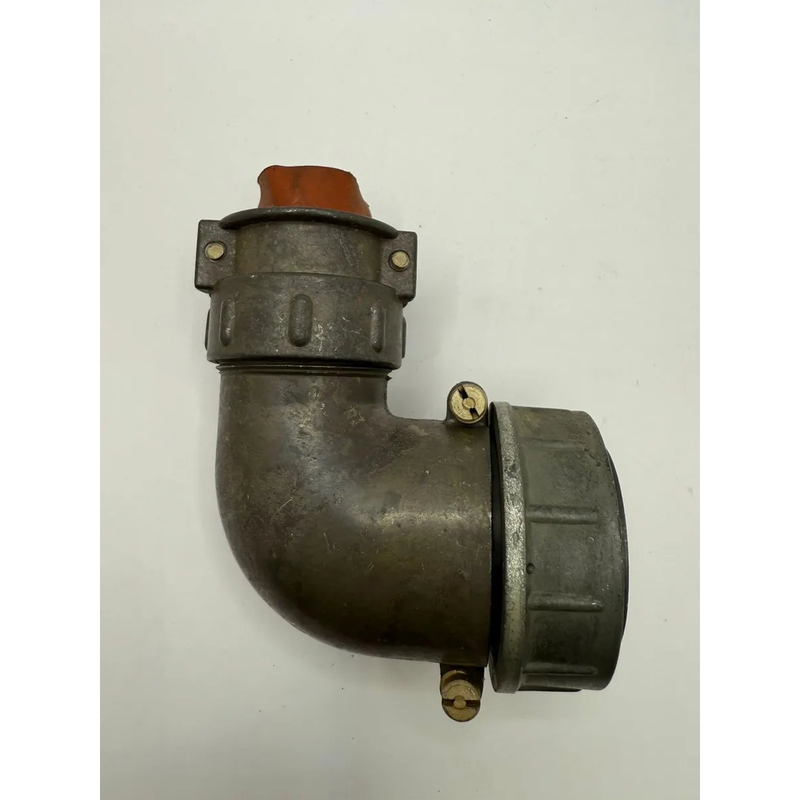

2РТТ40КПН16Ш23В(Э) — это цилиндрический низкочастотный электрический соединитель (вилка) российского стандарта серии 2РТТ, рассчитанный на применение в жёстких условиях эксплуатации. Ниже приведены основные технические и конструктивные особенности, без указания стоимости.

Расшифровка обозначения

• 2РТТ— тип: цилиндрический низкочастотный соединитель, теплостойкий, тропико‑ и всеклиматический.

• 40— условный размер корпуса (диаметр охватываемый гайкой).

• К— корпус кабельный (вилка, кабельный оконцеватель).

• П— пылебрызгозащищённое исполнение.

• Н— тип патрубка для монтажа неэкранированного кабеля.

• 16— число контактов.

• Ш— часть соединителя: вилка (штекер).

• 23— сочетание контактов (схема контактного рисунка).

• В— всеклиматическое исполнение (работа в широком диапазоне температур).

• (Э)— вероятно, обозначение модификации или электрического варианта исполнения, используемое отдельными производителями/поставщиками.

Электрические параметры

Соединители 2РТТ40 общей серии (включая модификации с 16 контактами) рассчитаны на:

• напряжение до примерно 850 В (амплитудное значение) постоянного и переменного тока;

• частоту тока до 3 МГц;

• сопротивление изоляции не менее нескольких тысяч мегом (в нормальных климатических условиях, в зависимости от конкретной модификации).

Климатические и механические характеристики

• рабочий диапазон температур окружающей среды обычно от −60 до +100 °C;

• повышенная влажность до 98% при температуре +40 °C;

• устойчивость к вибрации (диапазон частот до нескольких килогерц) и одиночным ударам с высоким ускорением;

• допустимое пониженное атмосферное давление порядка
