Назначение изделия

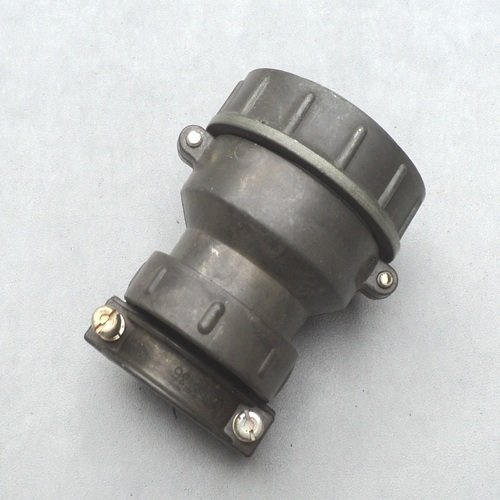

Кабельная розетка 2РТТ40КПН16Г23В относится к низкочастотным цилиндрическим соединителям теплостойкого пылебрызгозащищенного типа нормальных габаритов. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 кГц. Допустимый ток составляет до 10 А, рабочее напряжение — до 700 В при амплитудном значении 850 В. Соединитель применяется для надежного соединения кабелей в различных устройствах, включая военную и промышленную технику.

Изделие представляет собой современный аналог разъема ШР40П16НШ2 (розетка кабельная с прямым патрубком для неэкранированного кабеля). Соединители различаются только серией — 2РТТ вместо ШР — и взаимозаменяемы в большинстве применений. Это позволяет использовать 2РТТ40КПН16Г23В при ремонте, модернизации и комплектации оборудования, изначально рассчитанного на установку ШР40П16НШ2.

Конструктивные особенности

Условный размер корпуса соединителя — 40. Количество контактов — 16, сочетание контактов обозначено как Г23В. Корпус выполнен в кабельном исполнении с прямым патрубком (П) и гайкой для неэкранированного кабеля. Проходной диаметр патрубка составляет около 45 мм. Исполнение всеклиматическое, что обеспечивает стабильную работу в широком диапазоне внешних условий.

Расшифровка обозначения изделия:

• 2РТТ — тип разъема: теплостойкий, пылебрызгозащищенный, цилиндрический, нормальных габаритов;
• 40 — условный размер корпуса;
• К — кабельное исполнение;
• П — прямой патрубок;
• 16 — количество контактов;
• Г23В — сочетание контактов и всеклиматическое исполнение.

Схема контактов аналогична применяемой в ШР40П16НШ2: 16 контактов, из которых 14 имеют диаметр 1,5 мм и 2 контакта — диаметр 2,5 мм. Конструкция негерметичная, что соответствует исходному исполнению заменяемого разъема.

Применение

Соединитель 2РТТ40КПН16Г23В используется для коммутации электрических цепей в стационарных и подвижных установках, где требуется пылебрызгозащищенное исполнение и устойчивость к повышенным температурам. Благодаря всеклиматическому исполнению изделие подходит для эксплуатации в различных климатических зонах.

Основные области применения:

1. Военная техника и специальное оборудование;
2. Промышленные установки и станки;
3. Электротехнические шкафы и распределительные устройства;
4. Ремонт и замена устаревших разъемов серии ШР.

При замене ШР40П16НШ2 на 2РТТ40КПН16Г23В сохраняются установочные размеры и схема распайки контактов, что упрощает проведение работ в условиях эксплуатации. Артикул изделия — 6373.
