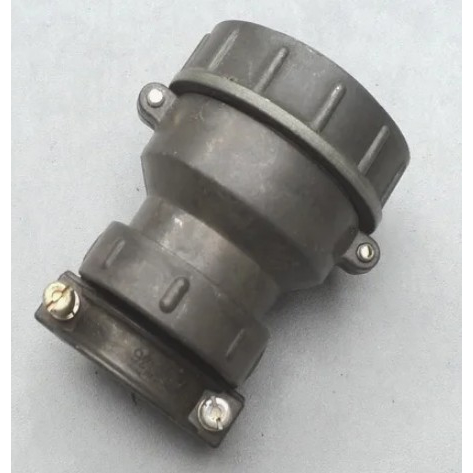

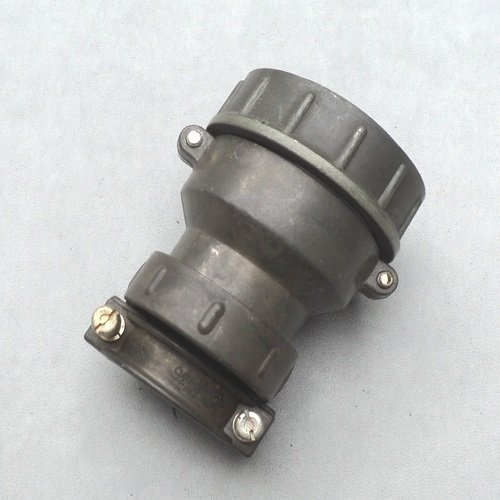

2РТТ40КПН16Г23В — кабельная розетка цилиндрического соединителя для ответственных цепей

2РТТ40КПН16Г23В — низкочастотная кабельная розетка серии 2РТТ с 16 гнездовыми контактами, прямым патрубком и гайкой для неэкранированного кабеля. Соединитель применяется для разъемного подключения силовых, управляющих и сигнальных электрических цепей в промышленной аппаратуре, приборостроении, системах автоматики и оборудовании, рассчитанном на работу в сложных климатических и механических условиях.

Конструкция и назначение

Разъем 2РТТ40КПН16Г23В относится к цилиндрическим электрическим соединителям с резьбовым способом сочленения. Такое исполнение обеспечивает надежную фиксацию пары «вилка—розетка» и помогает предотвратить случайное рассоединение при вибрации, ударах либо натяжении кабеля.

Расшифровка обозначения:

• 2РТТ — серия низкочастотных цилиндрических соединителей.

• 40 — условный размер корпуса.

• К — кабельное исполнение корпуса.

• П — прямой патрубок.

• Н — гайка для неэкранированного кабеля.

• 16 — число контактов.

• Г — гнездовые контакты розетки.

• 23 — сочетание контактов: 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.

• В — климатическое исполнение.

Изделие предназначено для объемного монтажа: провода присоединяются к контактам пайкой. Контактная часть розетки выполнена в виде гнезд, поэтому она должна сочленяться с совместимой вилкой, оснащенной штыревыми контактами соответствующей схемы расположения.

Электрические параметры

Ключевая особенность 2РТТ40КПН16Г23В — комбинированная контактная группа. Четырнадцать контактов малого диаметра подходят для цепей управления, сигнализации и питания с умеренной нагрузкой, а два увеличенных контакта позволяют подключать более мощные линии.

Серебряное покрытие контактных поверхностей снижает переходное сопротивление и способствует стабильному электрическому контакту. При проектировании следует учитывать не только ток одного контакта, но и суммарную нагрузку, допустимый нагрев, сечение проводников, качество пайки и условия охлаждения внутри оборудования.

Условия эксплуатации

Соединитель 2РТТ40КПН16Г23В рассчитан на эксплуатацию при температурах от −60 до +100 °C. Конструкция серии предусматривает работу при механических воздействиях, включая вибрацию и удары, что делает разъем подходящим для аппаратуры с повышенными требованиями к надежности соединений.

Основные эксплуатационные особенности:

• Резьбовое соединение с одношпоночной поляризацией корпуса.

• Негерметичное исполнение с уплотнительной втулкой.

• Контакты из латуни с серебряным покрытием.

• Изолятор из бакелита.

• Корпус из алюминиевого сплава с оксидированным защитным покрытием.

• Ресурс не менее 500 циклов сочленения и расчленения.

• Минимальная наработка — от 1000 часов.

• Срок сохраняемости — до 15 лет при соблюдении требований хранения.

Важно учитывать, что обозначение 2РТТ40КПН16Г23В описывает негерметичный разъем. При монтаже в зоне прямого контакта с водой, агрессивной средой или при необходимости полной герметизации кабельного ввода необходимо отдельно оценить конструкцию корпуса оборудования и применить подходящие дополнительные меры защиты.

Где применяется 2РТТ40КПН16Г23В

Кабельная розетка востребована там, где необходимо объединить в одном разъемном соединении несколько сигнальных и силовых линий. Типовые области применения включают:

• шкафы управления и распределительные устройства;

• промышленное технологическое оборудование;

• измерительные приборы и испытательные стенды;

• системы автоматики, телеметрии и сигнализации;

• транспортное, энергетическое и специальное оборудование;

• кабельные сборки для аппаратуры, работающей при вибрации и перепадах температур.

Например, 14 контактов диаметром 1,5 мм можно использовать для дискретных сигналов, датчиков и цепей управления, а два контакта диаметром 2,5 мм — для отдельных линий питания с более высокой токовой нагрузкой. Такая комбинация сокращает количество отдельных разъемов на кабельной линии и упрощает обслуживание оборудования.

Что проверить перед монтажом

Перед включением 2РТТ40КПН16Г23В в состав кабельной сборки рекомендуется сверить схему расположения контактов и совместимость с ответной частью. Также необходимо проверить соответствие сечения кабеля нагрузке, соблюсти технологию пайки и исключить механическое напряжение жил на контактных выводах.

Следует обратить внимание на:

• соответствие вилки и розетки по серии, размеру корпуса, контактной формуле и поляризации;

• назначение каждого контакта согласно электрической схеме;

• допустимый ток для контактов разных диаметров;

• качество зачистки, лужения и пайки проводников;

• надежность фиксации кабеля в патрубке;

• отсутствие замыканий между соседними контактами после монтажа;

• необходимость защиты разъема от влаги и загрязнений в конкретном месте установки.

2РТТ40КПН16Г23В — практичное решение для создания надежного многоконтактного кабельного соединения в цепях постоянного, переменного и импульсного тока. Комбинация 16 контактов, резьбовой фиксации, серебряного покрытия и стойкости к неблагоприятным условиям позволяет использовать разъем в профессиональных электротехнических системах, где важны долговечность, ремонтопригодность и стабильность контакта.
