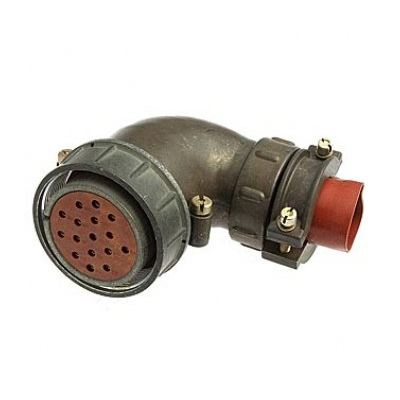

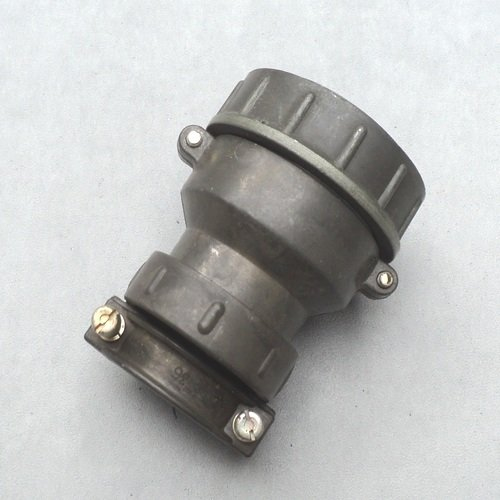

2РТТ40КПН16Г23В — это низкочастотный цилиндрический кабельный разъём-розетка серии 2РТТ с резьбовым сочленением и объёмным монтажом. Он рассчитан на 16 контактов, имеет корпус типоразмера 40 и применяется в электрических цепях постоянного и переменного тока.

Что обозначает маркировка

• 2РТТ — серия цилиндрических соединителей.

• 40 — условный размер корпуса.

• КПН — кабельная розетка с прямым патрубком и гайкой для неэкранированного кабеля.

• 16Г23 — 16 контактов, сочетание контактов с 14 контактами по 1,5 мм и 2 контактами по 2,5 мм.

• «В» — исполнение по климатическим условиям.

Основные характеристики

• Рабочее напряжение: до 850 В.

• Рабочий ток: до 20 А на контакты 1,5 мм и до 35 А на контакты 2,5 мм; суммарно до 190 А на разъём.

• Сопротивление контактов: не более 2,5 мОм для 1,5 мм и 1,0 мОм для 2,5 мм.

• Сопротивление изоляции: 1000 МОм.

• Ресурс: 500 сочленений-расчленений, минимальная наработка — 1000 часов.

Конструкция и материалы

Корпус выполнен из алюминиевого сплава А-22 с оксидированием, изолятор — бакелит, контакты — латунь с серебряным покрытием. Соединитель имеет извлекаемые гнездовые контакты, одношпоночную поляризацию и уплотнительную втулку.

Условия применения

Разъём рассчитан на работу в диапазоне температур от -60 до +100 °C, при относительной влажности до 98% при +25 °C. Он не является герметичным, но рассчитан на тяжёлые механические воздействия, вибрацию и удары.

Габариты

Габаритные размеры изделия: 87 × 52,5 × 63 мм, масса около 179,3 г.
