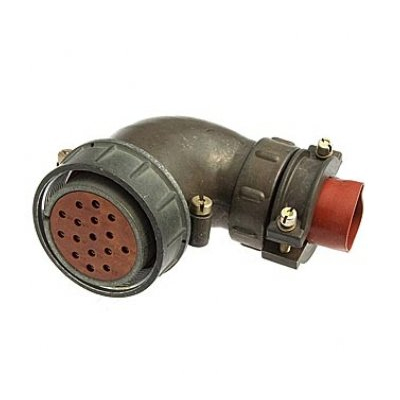

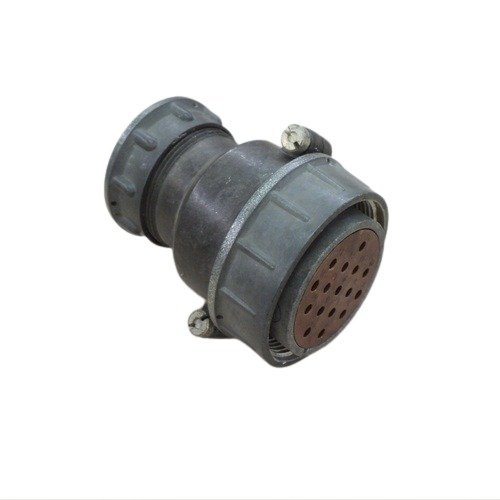

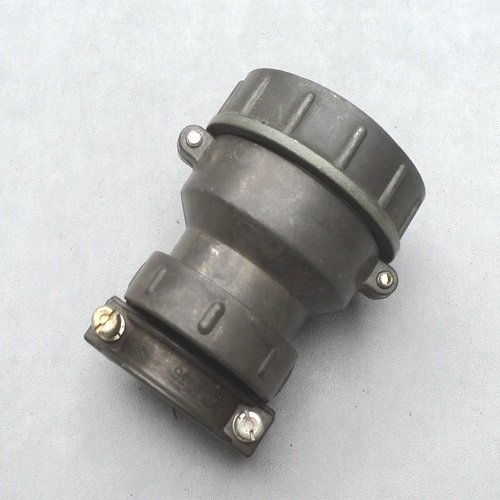

2РТТ40КПН16Г23В (Э) — это цилиндрический низкочастотный теплостойкий соединитель (розетка), предназначенный для работы в электрических цепях постоянного и переменного тока (до 3 МГц) при напряжении до 700–850 В (амплитудное значение).

Технические характеристики

Он имеет 16 контактов: 14 шт. диаметром 1,5 мм (ток до 20 А) и 2 шт. диаметром 2,5 мм (ток до 35 А), с сопротивлением изоляции не менее 1000 МОм в нормальных условиях. Соединитель пылебрызгозащищенный, всеклиматического исполнения (В), устойчив к вибрации (1–5000 Гц, до 30 g), ударам (до 150 g) и работает при температурах от -60 до +100 °C.

Конструкция и применение

Корпус из алюминиевого сплава с оксидированием, резьбовое соединение, одношпоночная поляризация, монтаж пайкой с уплотнительной втулкой для неэкранированного кабеля. Ресурс — 500 сочленений-расчленений, наработка не менее 1000 часов, срок хранения 15 лет. Используется в промышленных системах, авиационной и военной технике для надежного соединения.
