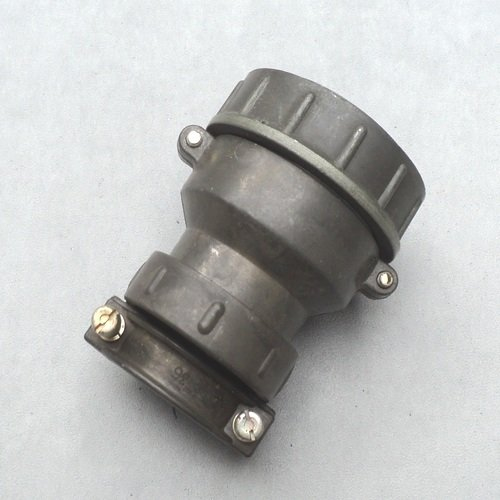

2РТТ40КПН16Г23В (Э) 87г

Цена: ПОД ЗАКАЗ

В наличии: 215 шт.

Технические характеристики

2РТТ40КПН16Г23В (Э)

Соединитель 2РТТ40КПН16Г23В (Э) — это цилиндрический низкочастотный электрический разъем серии 2РТТ, предназначенный для соединения кабельных линий в электро‑ и радиоаппаратуре общего и военного назначения.

Назначение и область применения

Этот разъем используется в электрических цепях постоянного и переменного тока (до нескольких мегагерц) при напряжениях до сотен вольт, в том числе в бортовых и промышленных системах.
Он обеспечивает пылебрызгозащищенный контактный сочлененный соединитель низкочастотного диапазона, в том числе в условиях повышенной вибрации и широкого температурного диапазона.

Конструктивные особенности

Условный размер корпуса — 40, тип корпуса — кабельный, вид патрубка — прямой («П»), концевая гайка предназначена для неэкранированного кабеля («Н»).
Количество контактов — 16, сочетание контактов 23: 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.
Контакты — гнезда, с возможностью замены; материал изолятора — карболит, корпус — алюминиевый сплав с оксидным покрытием.

Электрические параметры

Максимальное рабочее напряжение (амплитудное значение) — до примерно 700–850 В, в зависимости от источника и условий.
Максимальный ток на контакт: около 20 А для контактов ∅1,5 мм и примерно 35 А для контактов ∅2,5 мм.
Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм, сопротивление контактов — единицы миллиом.

Климатические и механические характеристики

Рабочий диапазон температур — обычно от −60 °C до +100 °C, с возможностью эксплуатации при высокой относительной влажности (до 98% при +40 °C).
Предусмотрена стойкость к вибрации в широком диапазоне частот (до нескольких килогерц) и ударным нагрузкам; минимальная наработка — порядка 1000 часов, число сочленений‑расчленений — до 500 циклов.

Вариант «(Э)»

Буква «Э» в обозначении обычно указывает на исполнение по электрическим или конструктивным параметрам, например, по типу контактов, материалу или условиям эксплуатации, но конкретное отличие (Э) в сравнении с базовой модификацией 2РТТ40КПН16Г23В лучше уточнять по техническим условиям ГЕ0.364.120 (или ТУ, по которым производится изделие).

Мы можем более подробно расписать схему контактного размещения, совместимые вилки (например, 2РТ‑А, ШР) и типичные схемы применения в промышленной аппаратуре.

Описание

Назначение и область применения

Соединитель 2РТТ40КПН16Г23В (Э) представляет собой цилиндрический низкочастотный электрический разъем серии 2РТТ, предназначенный для коммутации кабельных линий в электро- и радиоаппаратуре общего и военного назначения. Изделие рассчитано на работу в электрических цепях постоянного и переменного тока с частотами до нескольких мегагерц при напряжениях до сотен вольт.

Разъем обеспечивает пылебрызгозащищенное контактное сочленение низкочастотного диапазона и сохраняет стабильность характеристик в условиях повышенной вибрации, ударных нагрузок и широкого температурного диапазона. Благодаря конструктивному исполнению с заменяемыми контактами изделие удобно в обслуживании и ремонте, что делает его востребованным в бортовых системах, промышленных установках и измерительном оборудовании.

Конструктивные особенности

Соединитель имеет условный размер корпуса 40, кабельный тип корпуса и прямой вид патрубка, что обозначено литерой «П» в маркировке. Концевая гайка с индексом «Н» предназначена для монтажа неэкранированного кабеля. Общее количество контактов составляет 16, при этом используется сочетание контактов 23: четырнадцать контактов диаметром 1,5 мм и два контакта диаметром 2,5 мм. Все контакты выполнены в гнездовом исполнении и допускают замену без демонтажа всего разъема.

Корпус изготовлен из алюминиевого сплава с оксидным покрытием, что обеспечивает защиту от коррозии и механических повреждений. Материал изолятора — карболит, отличающийся высокой диэлектрической прочностью и стойкостью к нагреву. Конструкция предусматривает надежную фиксацию сочлененных частей и защиту от самопроизвольного расчленения.

Электрические параметры

Максимальное рабочее напряжение (амплитудное значение) — до 700–850 В в зависимости от условий эксплуатации и источника питания.
Максимальный ток на контакт: около 20 А для контактов диаметром 1,5 мм и примерно 35 А для контактов диаметром 2,5 мм.
Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.
Сопротивление контактов — единицы миллиом.

Климатические и механические характеристики

Рабочий диапазон температур соединителя — от −60 °C до +100 °C, что позволяет применять его как в условиях Крайнего Севера, так и в жарком климате. Изделие допускает эксплуатацию при относительной влажности до 98% при температуре +40 °C. Конструкция устойчива к воздействию вибрации в широком диапазоне частот до нескольких килогерц и к ударным нагрузкам.

Минимальная наработка изделия составляет порядка 1000 часов, а допустимое число сочленений-расчленений — до 500 циклов. Эти показатели подтверждают долговечность разъема и его пригодность для многократного использования в составе аппаратуры.

Особенности исполнения (Э)

Литера «Э» в обозначении обычно указывает на исполнение по электрическим или конструктивным параметрам, например, по типу контактов, материалу покрытия или условиям эксплуатации. Конкретное отличие модификации (Э) от базовой версии 2РТТ40КПН16Г23В рекомендуется уточнять по техническим условиям ГЕ0.364.120 или иной нормативной документации, по которой выпускается изделие. Технические условия определяют точные значения допустимых нагрузок, климатическое исполнение и требования к маркировке.
