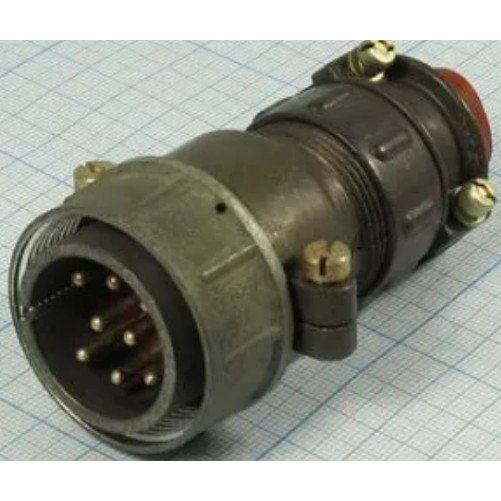

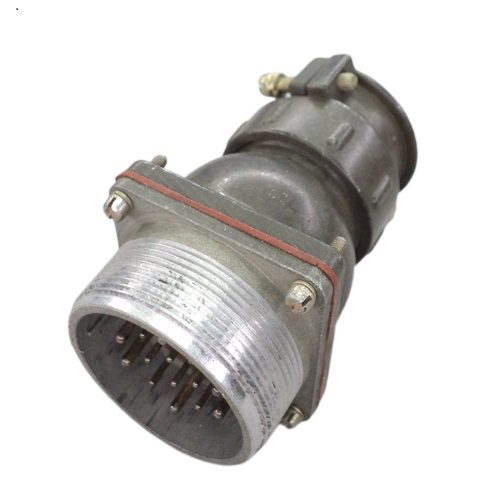

Назначение разъёма 2РТТ40КПН14Ш22-ОВ

Цилиндрический низкочастотный разъём-вилка 2РТТ40КПН14Ш22-ОВ предназначен для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры общего применения. Изделие рассчитано на эксплуатацию в составе электротехнических устройств, контрольно-измерительных приборов, радиотехнических систем и промышленного оборудования, где требуется разъёмное соединение с высокой механической устойчивостью и стабильными электрическими параметрами.

Разъём работает в диапазоне частот до 3 МГц и выдерживает амплитудное значение напряжения до 850 В. Конструкция обеспечивает надёжный электрический контакт при многократных сочленениях и расчленениях, сохраняя низкое переходное сопротивление благодаря серебряному покрытию контактов. Изделие допускает применение в условиях воздействия пыли и брызг, что подтверждается пылебрызгозащищённым исполнением корпуса.

Технические характеристики и конструктивные особенности

Разъём 2РТТ40КПН14Ш22-ОВ имеет 14 контактов и кабельный ввод, выполненный с патрубком условного обозначения Ш22. Соединение ответных частей осуществляется резьбовым способом, что исключает самопроизвольное размыкание при вибрационных и ударных нагрузках. Монтаж контактов производится методом пайки, обеспечивающим высокую механическую прочность и низкое переходное сопротивление в местах соединения проводников.

Корпус изделия изготавливается по техническим условиям ТУ ГЕ0.364.120. Исполнение всеклиматическое (В), что допускает эксплуатацию в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Кратковременно допускается повышение температуры до плюс 180 градусов Цельсия без потери работоспособности.

Ключевые электрические и механические параметры:

• Рабочий диапазон частот — до 3 МГц.
• Амплитудное рабочее напряжение — до 850 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, кратковременно до плюс 180 градусов Цельсия.
• Наработка — не менее 1000 часов при 500 сочленениях-расчленениях.
• Устойчивость к вибрации — до 100 метров в секунду в квадрате (10g) в диапазоне частот от 1 до 1000 Гц.
• Устойчивость к ударным нагрузкам — до 10000 метров в секунду в квадрате (1000g).
• Допустимое пониженное атмосферное давление — до 1,3 на 10 в минус четвёртой степени Па.
• Срок сохраняемости — не менее 15 лет.

Применение и условия эксплуатации

Разъём 2РТТ40КПН14Ш22-ОВ предназначен для использования в аппаратуре, работающей в условиях умеренного и холодного климата, а также в помещениях с повышенной запылённостью и возможным попаданием брызг. Всеклиматическое исполнение позволяет применять изделие как в отапливаемых, так и в неотапливаемых помещениях, на открытом воздухе под навесом и в транспортных средствах.

Благодаря серебряному покрытию контактов разъём подходит для коммутации слаботочных сигнальных цепей и цепей питания в измерительной технике, где важна стабильность контактного сопротивления в течение длительного срока службы. Резьбовое соединение обеспечивает защиту от случайного размыкания при механических воздействиях, что делает изделие пригодным для установки в подвижных узлах оборудования.

Конструкция с кабельным патрубком Ш22 рассчитана на ввод кабеля соответствующего диаметра и обеспечивает дополнительную механическую разгрузку мест пайки. При монтаже следует учитывать, что соединение контактов выполняется пайкой, поэтому необходимо применять припои, совместимые с серебряным покрытием контактных поверхностей.

Сведения о надёжности и сохраняемости

Заявленный срок сохраняемости изделия составляет не менее 15 лет при соблюдении условий хранения, предусмотренных для всеклиматического исполнения. В течение этого срока электрические параметры разъёма остаются в пределах установленных норм, включая сопротивление изоляции не менее 1000 МОм и рабочее напряжение до 850 В амплитудного значения.

Наработка изделия составляет не менее 1000 часов при 500 циклах сочленения-расчленения, что подтверждает его пригодность для многократного использования в составе обслуживаемой аппаратуры. Конструкция выдерживает механические воздействия с ускорением до 100 метров в секунду в квадрате при вибрации в диапазоне от 1 до 1000 Гц, а также одиночные и многократные удары с ускорением до 10000 метров в секунду в квадрате.

Эксплуатация допускается при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па, что расширяет область применения разъёма на аппаратуру, работающую в условиях высокогорья или разреженной атмосферы. Совокупность указанных характеристик делает разъём 2РТТ40КПН14Ш22-ОВ надёжным компонентом для долговременной работы в составе радиоэлектронных систем общего назначения.
