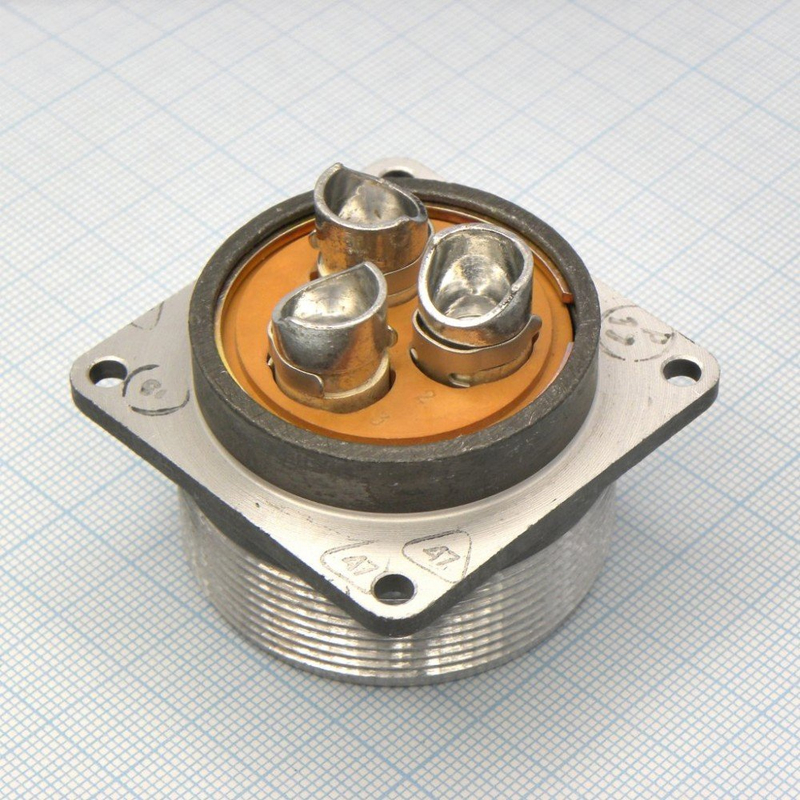

2РТТ40КПН-3Ш-21В

Цена:

3250 ₽

Технические характеристики

2РТТ40КПН-3Ш-21В

2РТТ40КПН-3Ш-21В — это цилиндрический низкочастотный соединитель теплостойкого типа, пылебрызгозащищенный и тропикоустойчивый. Он предназначен для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при максимальном напряжении до 850 В (амплитудное значение).

Основные характеристики

Соединитель имеет кабельный корпус условного размера 40 с 3 контактами диаметром 5,5 мм, монтаж выполняется пайкой с внутренним объемным способом. Рабочий ток на одиночный контакт достигает 100 А (общая нагрузка до 300 А), сопротивление контактов — не более 0,3 мОм. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Условия эксплуатации

Работает при температурах от -60 до +100 °C, повышенной влажности до 98% при +40 °C и пониженном давлении до 1,3·10⁻⁴ Па. Выдерживает синусоидальную вибрацию частотой 1–5000 Гц с ускорением до 300 м/с², количество сочленений-расчленений — 500, наработка — минимум 1000 часов. Климатическое исполнение — всеклиматическое (В). +3

Описание

Назначение и область применения

Соединитель 2РТТ40КПН-3Ш-21В предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к цилиндрическим низкочастотным соединителям теплостойкого типа и выполнено в пылебрызгозащищённом исполнении. Конструкция рассчитана на эксплуатацию в условиях повышенной влажности, широкого диапазона температур и тропического климата.

Категория изделия — 2РТТ40, артикул — 6361. Соединитель применяется для разъёмного подключения кабельных линий и блоков оборудования в силовых цепях и цепях управления, где требуется высокая токовая нагрузка и устойчивость к внешним воздействиям.

Подтверждённые конструктивные и электрические особенности

Конструктивное исполнение

Изделие имеет кабельный корпус условного размера 40. В корпусе установлены 3 контакта диаметром 5,5 мм. Монтаж контактов выполняется пайкой, применяется внутренний объёмный способ монтажа. Такое исполнение обеспечивает стабильное соединение проводников и надёжную работу контактной группы при механических нагрузках.

Тип соединителя: цилиндрический низкочастотный, теплостойкий.
Защита от внешних воздействий: пылебрызгозащищённое исполнение.
Климатическое исполнение: всеклиматическое, тропикоустойчивое, обозначение В.
Количество контактов: 3.
Диаметр контактов: 5,5 мм.
Способ монтажа: пайка, внутренний объёмный.

Электрические параметры

Максимальное рабочее напряжение: до 850 В амплитудного значения.
Частотный диапазон: до 3 МГц.
Рабочий ток на одиночный контакт: до 100 А.
Суммарная токовая нагрузка: до 300 А.
Сопротивление контактов: не более 0,3 мОм.
Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.

Условия эксплуатации и показатели надёжности

Соединитель сохраняет работоспособность при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия. Допускается эксплуатация при повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия. Изделие также рассчитано на работу при пониженном атмосферном давлении до 1,3·10⁻⁴ Па.

Конструкция выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с². Допустимое количество сочленений и расчленений составляет 500 циклов. Минимальная наработка изделия — 1000 часов. Эти характеристики подтверждают пригодность соединителя для длительного применения в аппаратуре с периодическим обслуживанием.

Пылебрызгозащищённое исполнение и тропикоустойчивость позволяют использовать соединитель в производственных помещениях с повышенной влажностью, а также в оборудовании, эксплуатируемом в сложных климатических условиях. Изделие подходит для подключения силовых кабелей в стационарных и передвижных электроустановках, где предъявляются повышенные требования к стабильности электрического контакта и защите от внешних воздействий.
