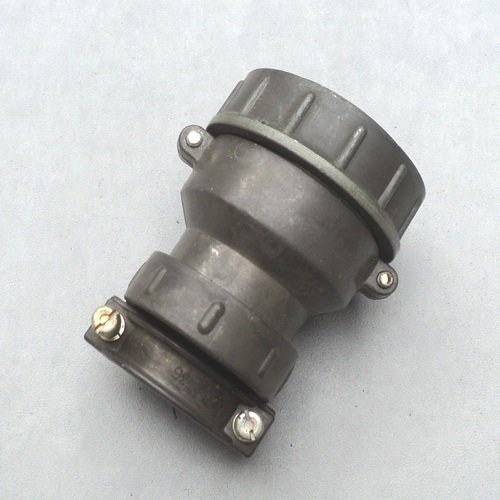

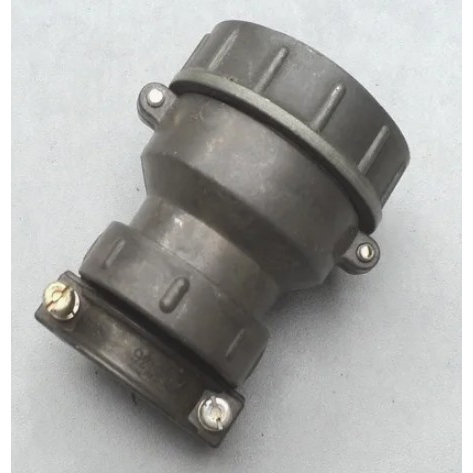

2РТТ40КПН-16Г-23В

Цена:

5400 ₽

Технические характеристики

2РТТ40КПН-16Г-23В

2РТТ40КПН-16Г-23В — это кабельная розетка из серии цилиндрических электрических соединителей 2РТТ, предназначенная для надежного соединения в радиоэлектронной и радиотехнической аппаратуре.

Назначение

Соединитель применяется в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Он негерметичный, теплостойкий, тропикоисполнения и всеклиматический, подходит для работы в сложных условиях.

Конструкция

Имеет 16 контактов: 14 шт. диаметром 1,5 мм и 2 шт. диаметром 2,5 мм. Резьбовое сочленение, контакты покрыты серебром, монтаж — пайкой. Условный размер корпуса — 40.

Электрические характеристики

Максимальное рабочее напряжение: 850 В.
Максимальная рабочая частота: 3 МГц.
Сопротивление изоляции: не менее 5000 МОм.
Сопротивление контакта: до 2,5 мОм (для Ø1,5 мм) и 1 мОм (для Ø2,5 мм).
Токовая нагрузка: до 20 А на контакт Ø1,5 мм, до 35 А на Ø2,5 мм; общая — до 190 А.

Климатические и механические параметры

Рабочая температура: от -60 до +100 °C. Выдерживает вибрацию (1-5000 Гц, до 300 м/с²), удары, пониженное давление (1,3·10⁻⁴ Па), влажность до 98% при +40 °C. Минимальная наработка — 1000 часов, сочленения-расчленения — 500 циклов, срок хранения — 15 лет.

Описание

Назначение и область применения

Изделие 2РТТ40КПН-16Г-23В (артикул 6360) представляет собой кабельную розетку из серии цилиндрических электрических соединителей 2РТТ40. Соединитель предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Конструкция является негерметичной, теплостойкой, имеет тропическое исполнение и относится к всеклиматическим изделиям. Это позволяет применять её в радиоэлектронной и радиотехнической аппаратуре, эксплуатируемой в сложных условиях, включая повышенную влажность, перепады температур и механические воздействия.

Конструктивные особенности

Розетка имеет 16 контактов: 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм. Сочленение ответных частей — резьбовое, что обеспечивает надёжную фиксацию соединения. Контакты покрыты серебром, монтаж проводится пайкой. Условный размер корпуса — 40.

Принадлежность к серии 2РТТ40 определяет совместимость с ответными соединителями этой группы. Кабельное исполнение розетки рассчитано на оконцевание кабеля и применение в составе бортовой и наземной аппаратуры.

Состав контактной группы

14 контактов диаметром 1,5 мм;
2 контакта диаметром 2,5 мм;
покрытие контактов — серебро;
монтаж — пайка;
сочленение — резьбовое.

Электрические характеристики

Максимальное рабочее напряжение соединителя составляет 850 В, максимальная рабочая частота — 3 МГц. Сопротивление изоляции — не менее 5000 МОм.

Сопротивление электрического контакта не превышает 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм.

Токовые нагрузки

контакт диаметром 1,5 мм — до 20 А;
контакт диаметром 2,5 мм — до 35 А;
суммарная токовая нагрузка — до 190 А.

Климатические и механические параметры

Диапазон рабочей температуры составляет от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду в квадрате, ударные воздействия, пониженное давление до 1,3 на 10 в минус четвёртой степени Па и относительную влажность до 98 процентов при температуре плюс 40 градусов Цельсия.

Минимальная наработка составляет 1000 часов, количество циклов сочленения и расчленения — 500, срок хранения — 15 лет. Эти показатели подтверждают пригодность соединителя для длительной эксплуатации в составе ответственной радиоэлектронной аппаратуры.
