Назначение

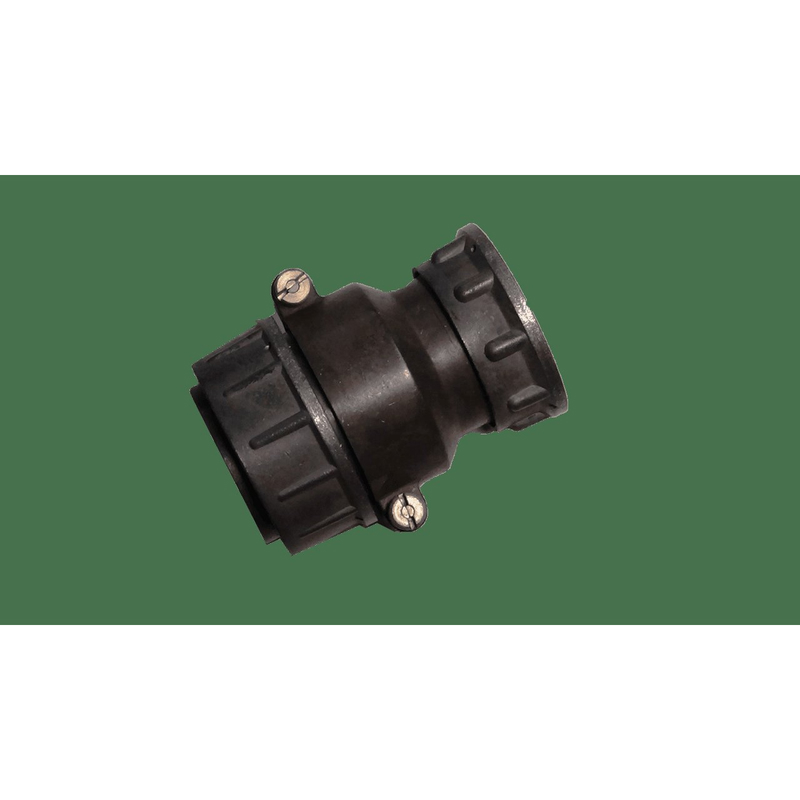

2РТТ40КПЭ3В — это цилиндрический низкочастотный электрический разъём розеточного типа, относящийся к серии 2РТТ. Изделие предназначено для соединения в цепях переменного и постоянного тока. Разъём применяется в составе кабельных соединений и обеспечивает разъёмное сопряжение с ответными блочными вилками. Пылебрызгозащищённый корпус позволяет использовать соединитель в электрических системах, где требуется защита контактного узла от пыли и брызг.

Артикул товара — 6405, учётная категория — 2РТТ40. В карточке товара указан год 2021.

Конструктивное исполнение

Корпус и контакты

Корпус разъёма выполнен из алюминиевого сплава с оксидированием. Изолятор изготовлен из карболита коричневого цвета. Разъём имеет условный размер корпуса 40 и содержит 3 контакта диаметром 5,5 мм. Контакты типа «гнездо» изготовлены из латуни и имеют серебряное покрытие (Ag).

Кабельный ввод и монтаж

Соединитель оснащён прямым патрубком (П) с гайкой для неэкранированного кабеля (Н). Конструкция включает одношпоночную поляризацию и уплотнительную втулку. Электрический монтаж выполняется пайкой, механический монтаж — объёмным способом.

• условный размер корпуса: 40;
• число контактов: 3;
• диаметр контактов: 5,5 мм;
• материал контактов: латунь с серебряным покрытием;
• материал корпуса: алюминиевый сплав с оксидированием;
• изолятор: карболит коричневого цвета;
• электрический монтаж: пайка;
• механический монтаж: объёмный.

Технические характеристики

• рабочее напряжение: до 850 В;
• ток на контакт: до 100 А;
• ток на разъём: до 300 А;
• сопротивление контакта: не более 0,3 мОм;
• сопротивление изоляции: 1000 МОм;
• вибрационные нагрузки: 1–5000 Гц при ускорении 30 g;
• стойкость к акустическим шумам: до 170 дБ;
• стойкость к ударным нагрузкам: до 1000 g;
• диапазон рабочих температур: от минус 60 до плюс 100 °C;
• влажность: 98% при температуре плюс 25 °C;
• климатическое исполнение: всеклиматическое (В);
• ресурс: 500 соединений-расчленений.

Габариты и совместимость

Длина разъёма составляет 87 мм, диаметр — 52,5 мм, высота — 63 мм. Масса изделия около 60 г. Резьба накидной гайки — M45×1,5.

Разъём взаимосочетается с блочными вилками 2РТ-А и ШР. Производство соответствует требованиям ГОСТ и ТУ (ГЕ0.364.120); изделие выпускалось в СССР в период с 1976 по 1991 год.
