Назначение и область применения

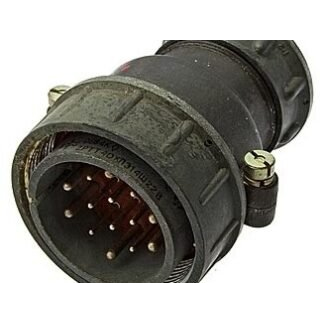

Низкочастотный цилиндрический электрический соединитель 2РТТ40КПЭ3Ш21В «ОС» предназначен для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Изделие рассчитано на работу в цепях переменного и постоянного тока частотой до 3 МГц и применяется в составе промышленного оборудования, измерительных комплексов, систем связи и силовых распределительных устройств, где требуется надёжное разъёмное контактное соединение с высокой токовой нагрузкой.

Соединитель относится к серии 2РТТ, имеет условный размер корпуса 40 и выполнен в конструктивном исполнении «вилка кабельная». Экранированная конструкция обеспечивает защиту контактной группы от внешних электромагнитных помех, а штуцерный ввод кабеля упрощает монтаж и герметизацию места ввода. Всеклиматическое исполнение допускает эксплуатацию в широком диапазоне внешних условий — от стационарных помещений до подвижных и полевых комплексов аппаратуры.

Подтверждённые особенности и технические характеристики

Изделие имеет три силовых контакта диаметром 5,5 мм. Контактная группа рассчитана на токовую нагрузку до 100 А на один контакт, при этом общая токовая нагрузка соединителя достигает 300 А. Высокая проводимость и увеличенный диаметр контактов позволяют использовать разъём в силовых цепях с большими рабочими токами без перегрева контактных пар.

• Условный размер корпуса: 40
• Тип исполнения: вилка кабельная
• Экранированная конструкция
• Количество контактов: 3
• Диаметр контактов: 5,5 мм
• Ввод кабеля: штуцерный
• Вариант исполнения: 21
• Климатическое исполнение: всеклиматическое
• Максимальное напряжение: до 850 В амплитудного значения
• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия
• Минимальная наработка: 1000 часов
• Число сочленений-расчленений: 500

Маркировка «2015г „5“» на корпусе указывает на выпуск изделия в 2015 году с определённым индексом партии. Это позволяет идентифицировать принадлежность соединителя к конкретной производственной серии и при необходимости отследить технологические особенности партии при комплектовании и техническом обслуживании.

Эксплуатационные параметры и совместимость

Соединитель 2РТТ40КПЭ3Ш21В предназначен для многократного использования в составе разъёмных соединений. Ресурс по числу циклов сочленения и расчленения составляет 500 операций, а минимальная наработка в рабочих режимах — 1000 часов. Эти показатели подтверждают пригодность изделия для длительной эксплуатации в составе стационарных и периодически обслуживаемых комплексов.

Рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия и всеклиматическое исполнение позволяют применять соединитель в условиях значительных перепадов температур, повышенной влажности и воздействия атмосферных факторов. Экранированная конструкция дополнительно снижает влияние помех на передаваемые сигналы и повышает стабильность электрического соединения в сложной электромагнитной обстановке.

Конструкция с кабельной вилкой и штуцерным вводом предполагает установку на кабельную сборку с последующей фиксацией ввода. Изделие применяется как ответная часть к розетке соответствующего типоразмера серии 2РТТ, что обеспечивает взаимозаменяемость с ранее выпущенными соединителями данной серии при соблюдении идентичности исполнения и количества контактов.

Особенности монтажа и эксплуатации

При монтаже необходимо учитывать диаметр контактов 5,5 мм и соответствующие требования к оконцеванию проводников. Экранированная оболочка разъёма должна быть соединена с экраном кабеля для сохранения непрерывности электромагнитного экранирования по всей линии соединения. Штуцерный ввод обеспечивает фиксацию кабеля и защиту внутренних элементов от механических нагрузок и проникновения загрязнений.

Допустимое амплитудное напряжение до 850 В позволяет использовать разъём в цепях с напряжением промышленной частоты и умеренно повышенными значениями в импульсных режимах. При выборе рабочего режима следует учитывать суммарную токовую нагрузку одновременно по всем трём контактам, не превышающую 300 А.
