2РТТ40КПЭ3Ш21В: кабельный цилиндрический соединитель для силовых цепей

2РТТ40КПЭ3Ш21В — кабельная вилка из серии цилиндрических электрических соединителей 2РТТ, предназначенная для формирования надёжных разъёмных соединений в аппаратуре промышленного, радиотехнического и специального назначения. Исполнение с прямым патрубком рассчитано на применение с экранированным кабелем и подходит для условий, где важны стабильность контакта, стойкость к механическим воздействиям и работа в широком диапазоне температур.

Назначение 2РТТ40КПЭ3Ш21В

Соединитель 2РТТ40КПЭ3Ш21В используют в цепях постоянного и переменного тока, включая оборудование с рабочими частотами до 3 МГц. Конструкция относится к низкочастотным цилиндрическим разъёмам ручного соединения с резьбовой фиксацией: такое соединение помогает предотвратить случайное размыкание при вибрации и эксплуатационных нагрузках.

Разъём применяется в следующих направлениях:

• Электротехнические шкафы и распределительные устройства

• Силовые кабельные линии и оборудование с повышенной токовой нагрузкой

• Радиоэлектронная и радиотехническая аппаратура

• Промышленные установки, измерительные комплексы и системы автоматики

• Оборудование, работающее при вибрации, перепадах температуры и повышенной влажности

Конструктивные особенности

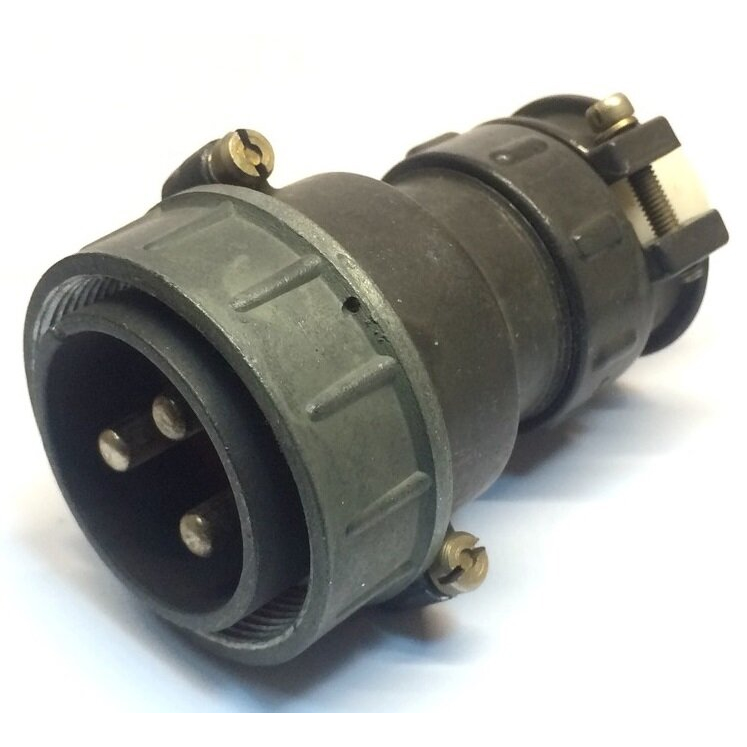

Модель 2РТТ40КПЭ3Ш21В представляет собой кабельную вилку с прямым патрубком для экранированного кабеля. Разъёмы серии 2РТТ имеют пылебрызгозащищённое исполнение, а корпуса сопрягаются по резьбе с одношпоночной поляризацией. Поляризация исключает неправильную ориентацию вилки и ответной части при подключении.

Контакты соединителя имеют серебряное покрытие, которое способствует снижению переходного сопротивления и поддержанию устойчивого электрического контакта. Монтаж проводников выполняется пайкой, что актуально для стационарной аппаратуры и кабельных сборок с повышенными требованиями к прочности соединения.

Основные характеристики

Для исполнения типоразмера 2РТТ40 с контактной схемой на три контакта характерны следующие параметры:

Указанные параметры следует сверять с технической документацией на конкретную партию и применяемый комплект соединителей, поскольку условия монтажа, кабель, ответная часть и состав электрической цепи могут влиять на допустимый режим эксплуатации.

Эксплуатационная стойкость

Серия 2РТТ рассчитана на использование в сложных климатических и механических условиях. Для соединителей указывается работоспособность при температуре от −60 до +100 °C, повышенной относительной влажности до 98% при +40 °C и пониженном атмосферном давлении. Также изделия этой серии характеризуются стойкостью к синусоидальной вибрации в диапазоне 1–5000 Гц и к механическим ударам.

Благодаря сочетанию резьбового соединения, серебряных контактов, пылебрызгозащищённого корпуса и возможности подключения экранированного кабеля, 2РТТ40КПЭ3Ш21В подходит для ответственных электрических соединений, где требуется передача значительных токов и сохранение работоспособности оборудования при внешних воздействиях.
