Назначение и область применения

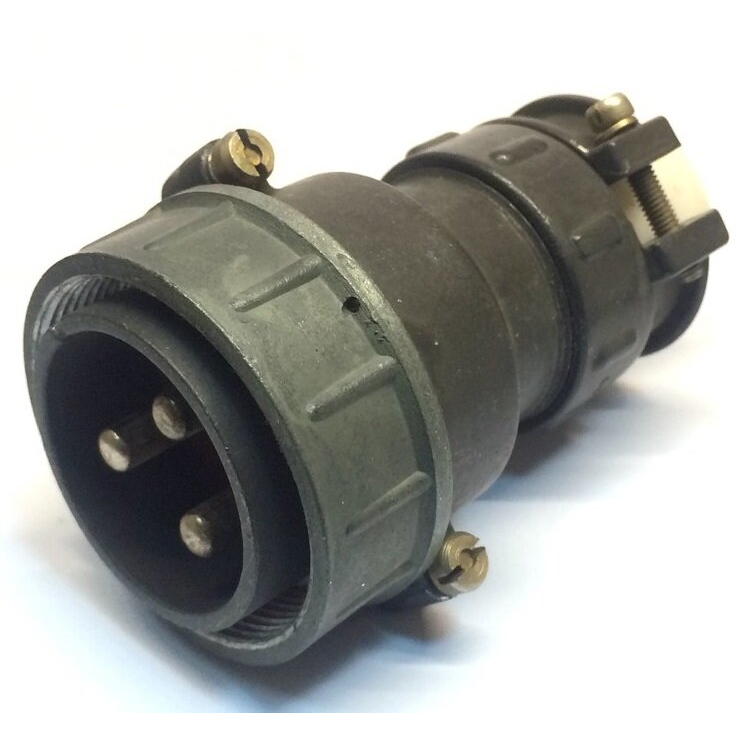

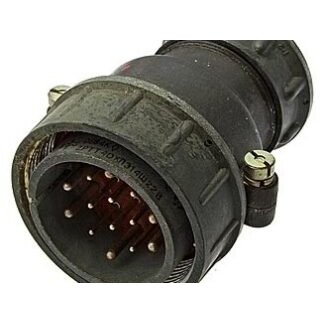

Цилиндрический низкочастотный электрический разъём 2РТТ40КПЭ3Ш21В «5» серии 2РТТ40 предназначен для коммутации электрических цепей постоянного и переменного тока в составе стационарного и подвижного оборудования. Изделие рассчитано на эксплуатацию в условиях повышенных механических нагрузок, включая вибрационные и ударные воздействия, что делает его пригодным для применения в промышленной аппаратуре, измерительных комплексах, а также в оборудовании военного и специального назначения.

Герметичная конструкция с резьбовым соединением обеспечивает стабильный электрический контакт и защиту от проникновения влаги и пыли, что позволяет использовать разъём в системах с жёсткими требованиями к надёжности. Контакты с серебряным покрытием и монтажом пайкой гарантируют низкое переходное сопротивление и долговременную стабильность соединения при работе в широком диапазоне температур.

Конструктивные и технические особенности

Разъём 2РТТ40КПЭ3Ш21В «5» относится к категории герметичных соединителей серии 2РТТ40. Среди подтверждённых особенностей изделия:

• резьбовое соединение частей разъёма, обеспечивающее надёжную фиксацию и защиту от самопроизвольного расчленения;
• контакты с покрытием серебром, снижающие переходное сопротивление и повышающие коррозионную стойкость;
• монтаж контактов методом пайки, совместимый с типовыми технологическими процессами сборки кабельных узлов;
• климатическое исполнение В, допускающее работу при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия;
• соответствие техническим условиям ТУ ГЕО.364.120;
• приёмка «5» по классификации VirtueMart, подтверждающая контроль качества изделия.

Электрические параметры и стойкость к внешним воздействиям

Изделие рассчитано на коммутацию цепей с максимальным напряжением до 700 В амплитудного значения. Рабочий ток определяется конкретной схемой задействования контактов, при этом сопротивление контакта находится в пределах от 0,15 до 2,5 мОм в зависимости от типоразмера и состояния контактной пары.

Разъём сохраняет работоспособность при воздействии вибрации с ускорением до 100 метров на секунду в квадрате в диапазоне частот от 1 до 1000 Гц, а также при одиночных ударах с ускорением до 10000 метров на секунду в квадрате и многократных ударах с ускорением до 1500 метров на секунду в квадрате. Такие показатели подтверждают пригодность изделия для применения в аппаратуре, подверженной интенсивным механическим нагрузкам.

Маркировка и идентификация

Полное обозначение изделия включает буквенно-цифровой код 2РТТ40КПЭ3Ш21В и приёмочный индекс «5». Артикул товара в учётной системе — 6410. Категория товара — 2РТТ40. Производитель в предоставленных данных не указан.

Буква «В» в обозначении фиксирует климатическое исполнение, подтверждая допустимый температурный диапазон эксплуатации. Индекс «5» указывает на категорию приёмки, применяемую при поставке изделия. Разъём изготовлен в 2024 году и прошёл контроль отдела технического контроля.
