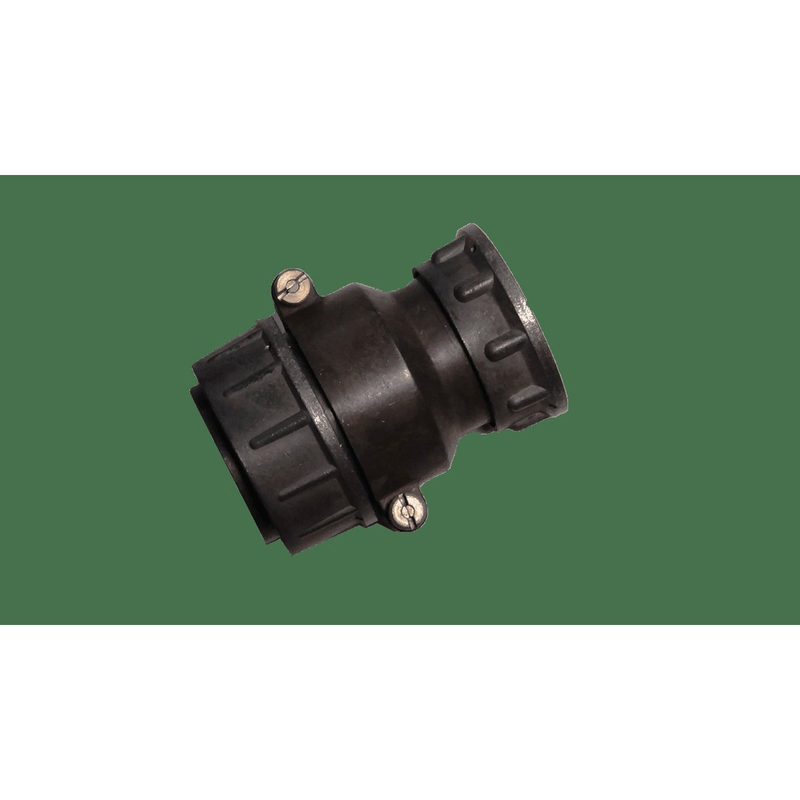

2РТТ40КПЭ3Г21В 2024г «ОТК» Элекон

Цена:

5850 ₽

В наличии: 97 шт.

Производитель: Элекон

Технические характеристики

2РТТ40КПЭ3Г21В производства АО «Элекон» — это пылебрызгозащищённый цилиндрический низкочастотный соединитель, относящийся к серии 2РТТ, выпускаемой в СССР и затем продолжавшейся в РФ. Он предназначен для работы в электрических цепях постоянного и переменного тока низкой частоты в условиях повышенной запылённости и брызг, в том числе в промышленном и некотором специализированном оборудовании.

Разъём используется для соединения силовых и низкочастотных цепей, где требуется надёжный контакт и устойчивость к механическим и внешним воздействиям. Чаще всего такие соединители применяются в промышленных установках, электро‑ и радиооборудовании, а также в изделиях, эксплуатируемых в сложных климатических и эксплуатационных условиях.

Тип соединителя: цилиндрический низкочастотный, пылебрызгозащищённый (исполнение «ПЭ»).
Количество контактов: 3, гнёзда круглой формы, диаметром около 5,5 мм.
Материал контактов: латунь с серебряным покрытием, что обеспечивает хорошие токовые и коррозионные характеристики.
Максимальный рабочий ток на контакт — до 100 А, на весь разъём — до 300 А.
Максимальное рабочее напряжение — около 850 В постоянного или переменного тока.

Корпус выполнен из алюминиевого сплава А‑22 с оксидированным покрытием, цвет корпуса — серый.
Изолятор изготовлен из карболита (фенопласта), цвет — коричневый.
Монтируется методом пайки проводников, имеет резьбовое сочленение с парным разъёмом.
Разъём имеет уплотнительную втулку и пылебрызгозащищённое исполнение, но не является полноценным герметичным морским разъёмом.

Диапазон рабетных температур: примерно от −60 °C до +100 °C.
Климатическое исполнение: всеклиматическое (обозначение «В»), допускает эксплуатацию в широком диапазоне температур и влажности.
Относительная влажность до 98% при +25 °C; допускается пониженное атмосферное давление.
Разъём рассчитан на несколько сотен циклов сочленения–расчленения (около 500 циклов) и гарантированную наработку порядка 1000 часов.

Разъём взаимосочленяется с рядом блочных вилок и розеток серии 2РТТ, а также с некоторыми аналогами от других производителей. Маркировка «2РТТ40КПЭ3Г21В» указывает на серию 2РТТ, условный размер корпуса 40, кабельное исполнение, пылебрызгозащищённый вариант, 3 контакта и всеклиматическое исполнение.

Описание

2РТТ40КПЭ3Г21В

2РТТ40КПЭ3Г21В: кабельная розетка для ответственных электрических соединений

Разъём 2РТТ40КПЭ3Г21В представляет собой цилиндрическую кабельную розетку серии 2РТТ, рассчитанную на применение в электрических цепях постоянного и переменного тока. Исполнение с прямым патрубком ориентировано на подключение экранированного кабеля и использование в составе радиоэлектронной, радиотехнической и промышленной аппаратуры.

Конструкция и назначение

2РТТ40КПЭ3Г21В относится к низкочастотным цилиндрическим соединителям ручного сочленения. Конструктивно изделие выполнено в кабельном исполнении, имеет прямой экранированный патрубок и резьбовое соединение с ответной частью. Одношпоночная поляризация помогает исключить неправильную ориентацию при стыковке разъёма.

Маркировка 2РТТ40КПЭ3Г21В указывает на принадлежность к серии 2РТТ и условный размер корпуса 40. В соединителе предусмотрено три гнездовых контакта диаметром 5,5 мм. Контактная группа имеет серебряное покрытие, способствующее стабильному электрическому контакту при эксплуатации.

Ключевые характеристики

Параметр	Значение
Тип изделия	Кабельная розетка
Серия	2РТТ
Условный размер корпуса	40
Количество контактов	3
Диаметр контактов	5,5 мм
Исполнение патрубка	Прямое, для экранированного кабеля
Способ сочленения	Резьбовой
Поляризация	Одношпоночная
Монтаж контактов	Объёмный монтаж пайкой
Покрытие контактов	Серебро
Максимальное напряжение	До 850 В, амплитудное значение
Токовая нагрузка на один контакт	До 100 А
Суммарная токовая нагрузка	До 300 А
Рабочая температура	От −60 до +100 °C
Исполнение	Негерметичное, пылебрызгозащищённое

Характеристики позволяют использовать 2РТТ40КПЭ3Г21В в силовых и сигнальных цепях с повышенными требованиями к механической прочности, устойчивости соединения и электрической надёжности.

Эксплуатационные особенности

Разъём рассчитан на работу в цепях постоянного и переменного тока, в том числе при частоте до 3 МГц. Для контактов диаметром 5,5 мм указывается сопротивление не более 0,3 мОм, что важно для соединений с существенной токовой нагрузкой.

Изделия серии 2РТТ сохраняют работоспособность при вибрации, механических ударах, изменении температуры и пониженном атмосферном давлении. Диапазон рабочих температур от −60 до +100 °C делает разъём подходящим для оборудования, эксплуатируемого в неотапливаемых помещениях, на транспорте, в производственных системах и в климатически сложных условиях.

Где применяется 2РТТ40КПЭ3Г21В

Кабельная розетка 2РТТ40КПЭ3Г21В применяется там, где необходимо обеспечить разъёмное подключение экранированных кабелей и передавать ток через надёжную многоконтактную систему. Типичные направления использования:

Радиотехнические и радиоэлектронные комплексы.
Промышленная автоматика и шкафное оборудование.
Системы электропитания и распределения силовых цепей.
Измерительная техника и испытательные стенды.
Оборудование транспорта, связи и специального назначения.
Комплексы, работающие при вибрации, температурных перепадах и повышенной механической нагрузке.

Например, в составе промышленного модуля разъём может использоваться для быстрого подключения силового экранированного кабеля к блоку оборудования: резьбовая фиксация удерживает соединение, а экранированное исполнение кабельной части помогает организовать монтаж с учётом требований электромагнитной совместимости.

На что обратить внимание при подборе

При применении 2РТТ40КПЭ3Г21В важно проверить совместимость с ответной частью по серии, размеру корпуса, расположению контактов и ключеванию. Также следует учитывать допустимую нагрузку каждого контакта, сечение подключаемых проводников, способ пайки и требования к экранированию кабеля.

Разъём 2РТТ40КПЭ3Г21В — это решение для создания прочных и обслуживаемых электрических соединений с тремя мощными контактами, резьбовой фиксацией и рабочим диапазоном температур от −60 до +100 °C.
